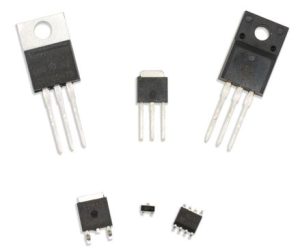

Transistor
El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada.
Cumple funciones de amplificador, oscilador, conmutador o rectificador.
El transistor bipolar fue inventado en los Laboratorios Bell de Estados Unidos en diciembre de 1947 por John Bardeen, Walter Houser Brattain y William Bradford Shockley, quienes fueron galardonados con el Premio Nobel de Física en 1956. Fue el sustituto de la válvula termoiónica de tres electrodos, o triodo.

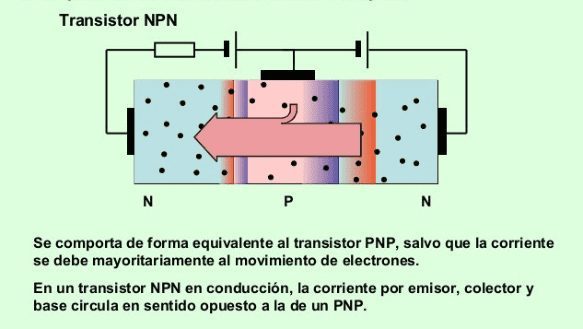

Funcionamiento del Transistor
El transistor consta de tres partes dopadas artificialmente (contaminadas con materiales específicos en cantidades específicas) que forman dos uniones bipolares:
Está compuesto de material semiconductor, generalmente con al menos tres terminales que se conectan a un circuito electrónico. Un voltaje o corriente aplicado a un par de terminales del transistor controla la corriente a través de otro par de terminales. Debido a que la potencia controlada (salida) puede ser mayor que la potencia de control (entrada), un transistor puede amplificar una señal, configurado como amplificador, también se puede configurar como conmutador, oscilador o rectificador. Algunos transistores se empaquetan individualmente, pero muchos más miniaturizados se encuentran incorporados en los circuitos integrados.
Emisor que emite portadores,
Colector que los recibe o recolecta
Base que está intercalada entre las dos primeras, modula el paso de dichos portadores.
A diferencia de las válvulas, el transistor es un dispositivo controlado por corriente y del que se obtiene corriente amplificada. En el diseño de circuitos, a los transistores se les considera un elemento activo, a diferencia de las resistencias, condensadores e inductores, que son elementos pasivos.
De manera simplificada, la corriente que circula por el colector es función amplificada de la que se inyecta en el emisor, pero el transistor solo gradúa la corriente que circula a través de sí mismo, si desde una fuente de corriente continua se alimenta la base para que circule la carga por el colector, según el tipo de circuito que se utilice.
El factor de amplificación o ganancia logrado entre corriente de colector y corriente de base se denomina beta del transistor. Otros parámetros a tener en cuenta y que son particulares de cada tipo de transistor son:
Tensiones de ruptura de colector emisor.
Voltaje de ruptura de base-emisor.
Tensiones de ruptura de colector base.
Potencia máxima.
Disipación de calor.
Frecuencia de trabajo.
Hay varias tablas donde se grafican los distintos parámetros, tales como corriente de base, tensión colector-emisor, tensión base-emisor, corriente de emisor, etc.

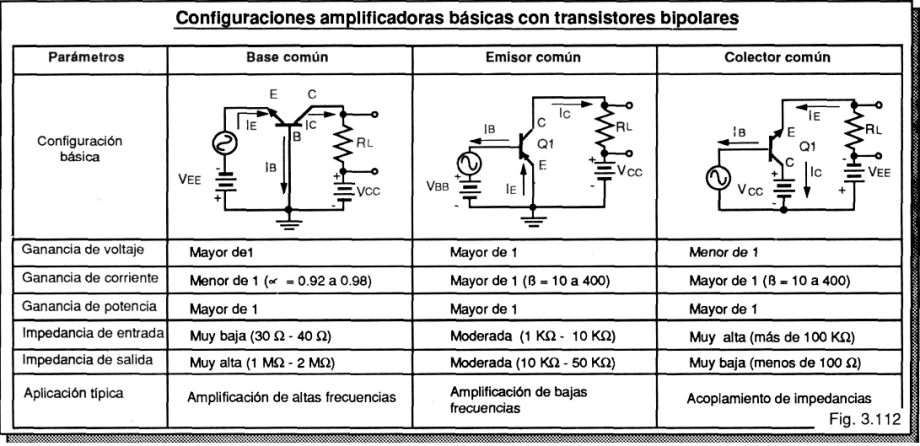

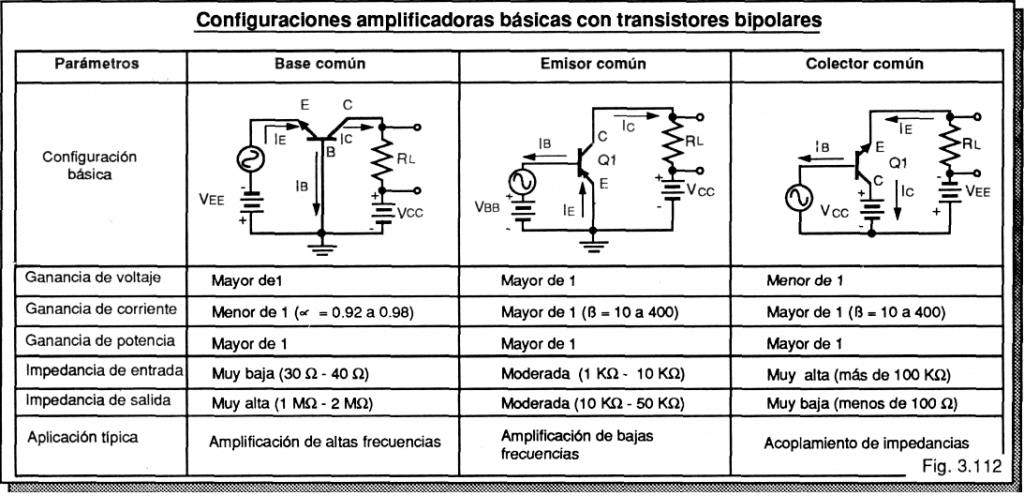

Los tres tipos de esquemas (configuraciones) básicos para la utilización analógica de los transistores son:
Emisor común.
Colector común.
Base común.
Transistor de unión bipolar
El transistor de unión bipolar (BJT, por sus siglas en inglés) es un dispositivo semiconductor que se utiliza como amplificador o interruptor en circuitos electrónicos. Su funcionamiento se basa en el control de la corriente entre dos terminales mediante una tercera terminal.

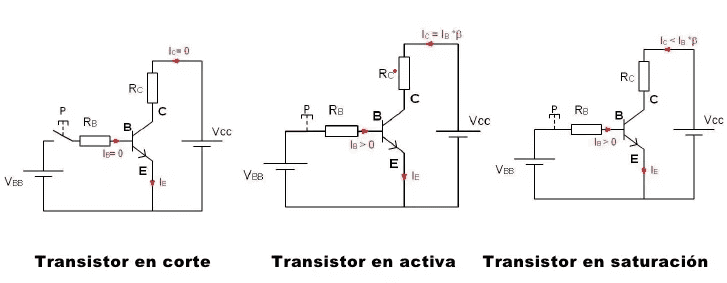

Zona de funcionamiento del Transistor Bipolar
ACTIVA DIRECTA: El transistor sólo amplifica en esta zona, y se comporta como una fuente de corriente constante controlada por la intensidad de base (ganancia de corriente). Este parámetro lo suele proporcionar el fabricante dándonos un máximo y un mínimo para una corriente de colector dada (Ic); además de esto, suele presentar una variación acusada con la temperatura y con la corriente de colector.
Lo que en principio no podemos conocer es su valor. Algunos polímetros son capaces de medir este parámetro, pero esta medida hay que tomarla solamente como una indicación, ya que el polímetro mide este parámetro para un valor de corriente de colector distinto a la que circulará por el BJT una vez en el circuito.SATURACIÓN: En esta zona, el transistor es utilizado para aplicaciones de conmutación (potencia, circuitos digitales, etc.), y lo podemos considerar como un cortocircuito entre el colector y el emisor.
CORTE: El transistor es utilizado para aplicaciones de conmutación (potencia, circuitos digitales, etc.), y podemos considerar las corrientes que lo atraviesan prácticamente nulas (y en especial Ic).
ACTIVA INVERSA: Esta zona se puede considerar como carente de interés.
Transistor de efecto de campo
Modelos posteriores al transistor descrito, el transistor bipolar (transistores FET, MOSFET, JFET, CMOS, VMOS, etc.) no utiliza la corriente que se inyecta en el terminal de base para modular la corriente de emisor o colector, sino la tensión presente en el terminal de puerta y gradúa la conductancia del canal entre los terminales de fuente y drenaje.
Identificación de los pines del transistor JFET; son los siguientes:
Drenador “D“.
surtidor “S”
compuerta “G“
Constitución del transistor jFET
El transistor de efecto de campo de unión (JFET) fue el primer transistor de efecto de campo en la práctica. Lo forma una barra de material semiconductor de silicio de tipo N o P. En los terminales de la barra se establece un contacto óhmico; tenemos así un transistor de efecto de campo tipo N de la forma más básica. Si se difunden dos regiones P en una barra de material N y se conectan externamente entre sí, se producirá una puerta. A uno de estos contactos le llamaremos surtidor y al otro, drenador. Aplicando tensión positiva entre el drenador y el surtidor y conectando la puerta al surtidor, estableceremos una corriente, a la que llamaremos corriente de drenador con polarización cero. Con un potencial negativo de puerta al que llamamos tensión de estrangulamiento, cesa la conducción en el canal.
El transistor de efecto de campo, o FET por sus siglas en inglés, controla la corriente en función de una tensión; tiene alta impedancia de entrada.
a) Transistor de efecto de campo de unión, JFET, construido mediante una unión PN.
b) Transistor de efecto de campo de compuerta aislada, IGFET, en el que la compuerta se aísla del canal mediante un dieléctrico.
c) Transistor de efecto de campo MOS, MOSFET, donde MOS significa Metal-Óxido-Semiconductor; en este caso la compuerta es metálica y está separada del canal semiconductor por una capa de óxido.

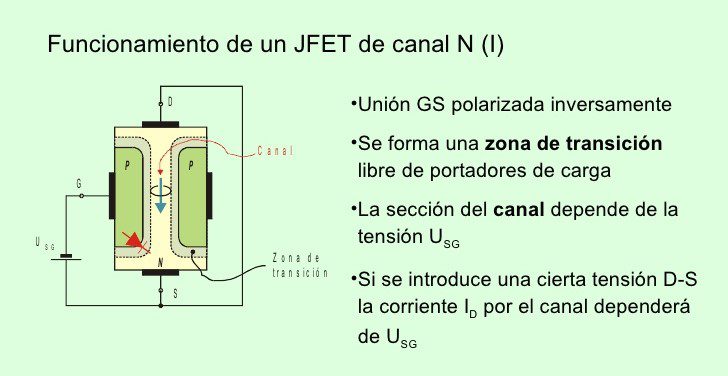

Funcionamiento del jFET
Cuando la conductancia es nula y el canal se encuentra estrangulado, por efecto de la tensión aplicada entre compuerta y fuente, es el campo eléctrico presente en el canal el responsable de impulsar los electrones desde la fuente al drenaje. De este modo, la corriente de salida en la carga conectada al drenaje (D) será función amplificada de la tensión presente entre la compuerta y la fuente, de manera análoga al funcionamiento del triodo.
Los transistores de efecto de campo son los que han permitido la integración a gran escala disponible hoy en día; para tener una idea aproximada, pueden fabricarse varios cientos de miles de transistores interconectados, por centímetro cuadrado y en varias capas superpuestas.
El Transistor MOSFET
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés, metal-oxide-semiconductor field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas.
Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales, aunque el transistor de unión bipolar fue mucho más popular en otro tiempo. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.
El MOSFET es un dispositivo de cuatro terminales llamados fuente (S), drenador (D), puerta (G) y sustrato (B). Sin embargo, el sustrato generalmente está conectado internamente al terminal de fuente y por este motivo se pueden encontrar dispositivos MOSFET de tres terminales.
Inconvenientes
Los problemas que vienen presentando los transistores bipolares o BJT, como son la corriente que soportan y la dependencia de la temperatura a la que se ven sometidos, unas veces por su emplazamiento, otras por un mal trazado y la más evidente, el efecto llamado de avalancha. Estas evidencias han llevado a que se sustituyan por otros transistores más avanzados, hasta la llegada de los MOSFET.
Ventajas
Las ventajas que presentan este tipo de transistor han llevado a que ocupen un lugar importante dentro de la industria, desplazando a los viejos BJT a otros fines. Los MOSFET de potencia son muy populares para aplicaciones de baja tensión, baja potencia y conmutación resistiva en altas frecuencias, como fuentes de alimentación conmutadas, motores sin escobillas y aplicaciones como robótica, CNC y electrodomésticos.
La mayoría de sistemas como lámparas, motores, drivers de estado sólido, electrodomésticos, etc. utilizan dispositivos de control, los cuales controlan el flujo de energía que se transfiere a la carga.
Estos dispositivos logran alta eficiencia variando su ciclo de trabajo para regular la tensión de salida. Para realizar la parte de conmutación, existen varios dispositivos semiconductores.
El transistor MOSFET, como veremos, está basado en la estructura MOS. En los MOSFET de enriquecimiento, una diferencia de tensión entre el electrodo de la puerta y el substrato induce un canal conductor entre los contactos de drenador y surtidor, gracias al efecto de campo. El término enriquecimiento hace referencia al incremento de la conductividad eléctrica debido a un aumento de la cantidad de portadores de carga en la región correspondiente al canal, que también es conocida como la zona de inversión.

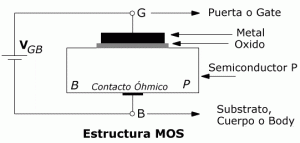

La estructura MOS.
La estructura MOS está compuesta de dos terminales y tres capas. Un substrato de silicio, puro o poco dopado P o N, sobre el cual se genera una capa de óxido de silicio (SiO2) que posee características dieléctricas o aislantes, lo que presenta una alta impedancia de entrada. Por último, sobre esta capa, se coloca una capa de metal (aluminio o polisilicio), que posee características conductoras. En la parte inferior se coloca un contacto óhmico, en contacto con la cápsula, como se ve en la figura.
Comportamiento
La estructura MOS actúa como un condensador de placas paralelas en el que G y B son las placas y el óxido, el aislante. De este modo, cuando VGB=0, la carga acumulada es cero y la distribución de portadores es aleatoria y se corresponde al estado de equilibrio en el semiconductor.
Cuando VVGB > 0, aparece un campo eléctrico entre los terminales de puerta y substrato. La región semiconductora p responde creando una región de empobrecimiento de cargas libres p+ (zona de deplexión), al igual que ocurriera en la región P de una unión PN cuando estaba polarizada negativamente. Esta región de iones negativos se incrementa con VGB.
Al llegar a la región de VGB, los iones presentes en la zona semiconductora de empobrecimiento no pueden compensar el campo eléctrico y se provoca la acumulación de cargas negativas libres (e–) atraídas por el terminal positivo. Se dice entonces que la estructura ha pasado de estar en inversión débil a inversión fuerte.
El proceso de inversión se identifica con el cambio de polaridad del sustrato, debajo de la región de puerta. En inversión fuerte, se forma así un CANAL de e– libres, en las proximidades del terminal de Puerta (Gate) y de huecos p+ en el extremo de la Puerta.
La intensidad de Puerta IG es cero, puesto que, en continua, se comporta como un condensador (GB). Por lo tanto, podemos decir que la impedancia desde la puerta al substrato es prácticamente infinita e IG=0 siempre en estática. Básicamente, la estructura MOS permite crear una densidad de portadores libres suficiente para sustentar una corriente eléctrica.
MOSFET de CANAL N.
Bajo el terminal de puerta existe una capa de óxido (SiO2) que impide prácticamente el paso de corriente a su través; por lo que el control de puerta se establece en forma de tensión. La calidad y estabilidad con que es posible fabricar estas finas capas de óxido es la principal causa del éxito alcanzado con este transistor, siendo actualmente el dispositivo más utilizado.
Además, este transistor ocupa un menor volumen que el BJT, lo que permite una mayor densidad de integración. Comencemos con la estructura básica del MOSFET, seguido de sus símbolos.

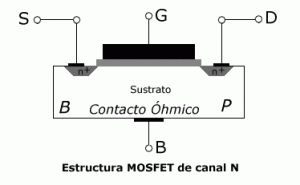

Se trata de una estructura MOS, de cuatro terminales, en la que el substrato semiconductor es de tipo p poco dopado. A ambos lados de la interfaz óxido-semiconductor se han practicado difusiones de material n, fuertemente dopado (n+).
Cuando se aplica una tensión positiva al terminal de puerta de un MOSFET de tipo N, se crea un campo eléctrico bajo la capa de óxido que incide perpendicularmente sobre la superficie del semiconductor P.
Este campo atrae a los electrones hacia la superficie, bajo la capa de óxido, repeliendo los huecos hacia el sustrato. Si el campo eléctrico es muy intenso, se logra crear en dicha superficie una región muy rica en electrones, denominada canal N, que permite el paso de corriente de la fuente al drenador.
Cuanto mayor sea la tensión de puerta (gate), mayor será el campo eléctrico y, por tanto, la carga en el canal. Una vez creado el canal, la corriente se origina, aplicando una tensión positiva en el Drenador (Drain) respecto a la tensión de la Fuente (Source).
MOSFET de CANAL P
En un MOSFET tipo P, el funcionamiento es a la inversa, ya que los portadores son huecos (cargas de valor positivo, el módulo de la carga del electrón). En este caso, para que exista conducción, el campo eléctrico perpendicular a la superficie debe tener sentido opuesto al del MOSFET tipo N, por lo que la tensión aplicada ha de ser negativa.
Ahora, los huecos son atraídos hacia la superficie bajo la capa de óxido, y los electrones, repelidos hacia el sustrato. Si la superficie es muy rica en huecos, se forma el canal P. Cuanto más negativa sea la tensión de puerta, mayor puede ser la corriente (más huecos en el canal P), corriente que se establece al aplicar al terminal de Drenador una tensión negativa respecto al terminal de Fuente. La corriente tiene sentido opuesto al de un MOSFET tipo N.
Si con tensión de puerta nula no existe canal, el transistor se denomina de acumulación; y de vaciamiento en caso contrario. Mientras que la tensión de puerta a partir de la cual se produce canal, se conoce como tensión umbral o VT. El terminal de sustrato sirve para controlar la tensión umbral del transistor, y normalmente su tensión es la misma que la de la fuente.
El transistor MOS es simétrico: los terminales de fuente y drenador son intercambiables entre sí. En el MOSFET tipo N, el terminal de mayor tensión actúa de drenador (recoge los electrones), siendo el de menor tensión en el tipo P (recoge los huecos). A modo de resumen, la figura anterior muestra el funcionamiento de un transistor MOS tipo N de enriquecimiento.
Representación simbólica

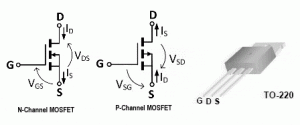

El símbolo más utilizado para su representación a nivel de circuito se muestra en la figura siguiente. La flecha entre el terminal de fuente y el gate nos informa sobre el sentido de la corriente.

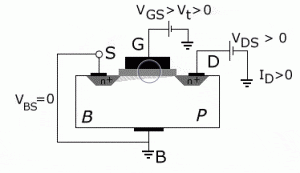

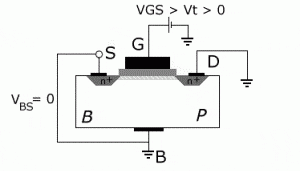

En la estructura MOS de la siguiente figura, aparecen diversas fuentes de tensión polarizando los distintos terminales: VGS, VDS.

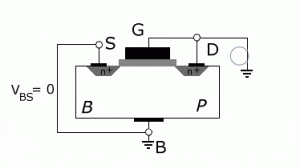

Los terminales de substrato (B) y fuente (S) se han conectado a GND. De este modo, VSB = 0 (tensión surtidor-sustrato = 0) , se dice que no existe efecto sustrato.

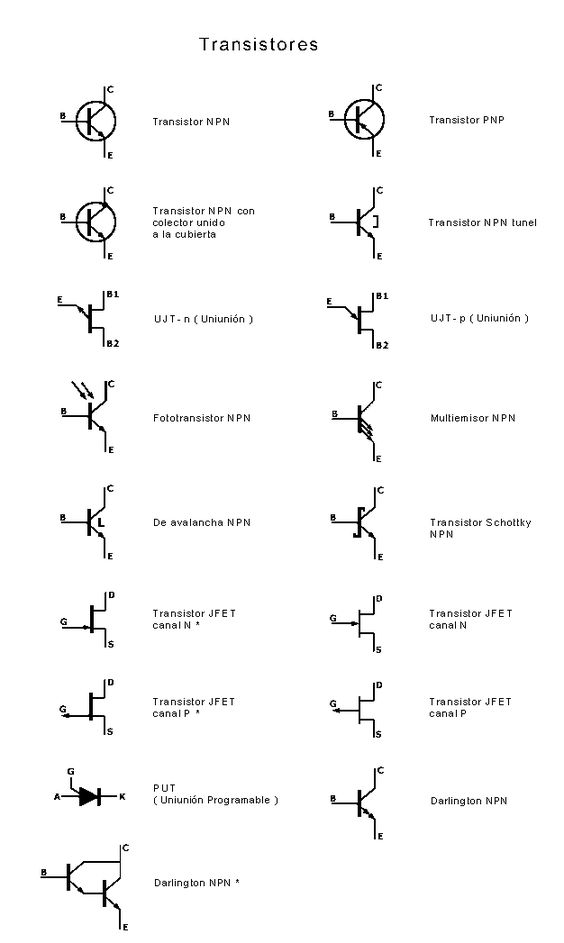

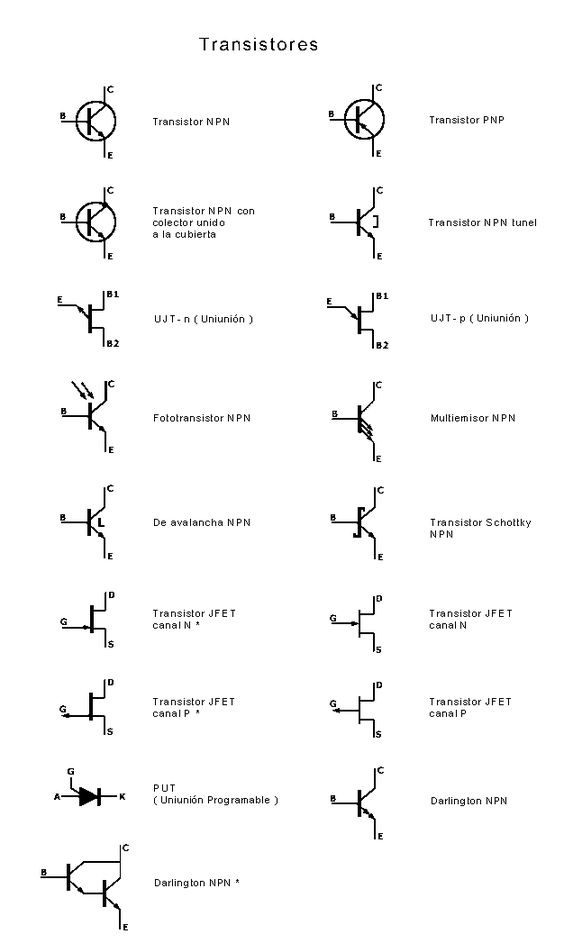

Representación esquemática de los transistores
Existen muchas formas de representar al transistor en los esquemáticos y eso va en función de sus estructuras a la hora de construirlos y sus capacidades, llegando a tomar así una simbología u otra.
A continuación vemos una tabla con varios tipos.
