Diagrama electrónico
Un diagrama electrónico, también conocido como un esquema electrónico o esquemático, es una representación pictórica de un circuito eléctrico.
Muestra los diferentes componentes del circuito de manera simple y con pictogramas uniformes de acuerdo a normas, y las conexiones de alimentación y de señal entre los distintos dispositivos.
El arreglo de los componentes e interconexiones en el esquema generalmente no corresponde a sus ubicaciones físicas en el dispositivo terminado.
A diferencia de un esquema de diagrama de bloques o disposición, un esquema de circuito muestra la conexión real mediante cables entre los dispositivos. (Aunque el esquema no tiene que corresponder necesariamente a lo que el circuito real aparenta) — El tipo de dibujo que sí representa al circuito real se llama negativo (o positivo) de la tablilla de circuito impreso.

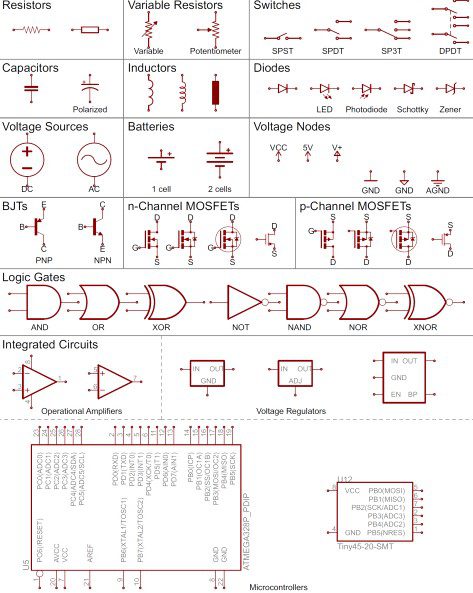

Símbolos más comunes en los diagramas.
Puedes ver aquí un PDF con una gran colección de simbología de componentes electrónicos.
En un esquemático, los componentes se identifican mediante un descriptor o referencia que se imprime en la lista de partes. Por ejemplo, C1 es el primer condensador, L1 es el primer inductor, Q1 es el primer transistor y R1 es el primer resistor o resistencia.
A menudo, el valor del componente se pone en el esquemático al lado del símbolo de la parte, pero más detalles adicionales (ocultos) se pudieran enviar e imprimir en la lista de partes.
Cables y Conexiones
Uniones de cable o alambre en esquemáticos
(Los modelos 1, 2, 3 y 4 están en desuso en esquemáticos modernos).
Conectado (viejo estilo).
No conectado (vejo estilo).
Conectado (estilo de los primeros paquetes CAD).
No conectado (estilo de los primeros paquetes CAD).
(5b y 6 (son los preferidos para usar en esquemáticos modernos ).
5a, 5b Conectado (estilo moderno).
No conectado (estilo moderno).
Las leyendas (como referencia y valor) no deben ser cruzadas o invadidas por cables o alambres, ya que esto hace que no se entiendan dichas leyendas.
