Conversor de 12V a 5V simétricos

En este proyecto vamos a realizar un conversor de 12V a 5V simétricos, un sencillo diseño donde podremos disminuir la tensión para alimentar móviles o tablets que requieran de ese voltaje.

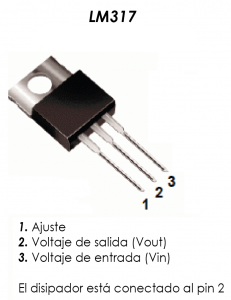

Identificación de los pines del LM317

Este diseño utiliza dos reguladores de tensión muy comunes como es el LM317; es un regulador de tensión lineal ajustable capaz de suministrar a su salida en condiciones normales un rango que va desde 1,2 hasta 37 voltios y una intensidad de 1,5 amperios. Sus pines son tres: ajuste (ADJ), entrada (IN) y salida (OUT).

Funcionamiento del conversor de 12V a 5V simétricos.

Los diodos D1 y D4 son los encargados de proteger la entrada del circuito de una inversión de polaridad; los condensadores C1 y C4 estabilizarán la tensión de entrada necesaria que llegará a los pines de entrada de los circuitos integrados LM337.

A través de las resistencias ajustables VR1 y VR2, vamos a estabilizar las tensiones que obtendremos en las salidas de +/- 5Vdc. Los diodos D5 y D6 actúan de protección para los reguladores LM337.

La intensidad máxima de salida es de 1 A, y como siempre es recomendable una buena disipación térmica en los reguladores.

Descripción técnica del regulador LM317.

Identificación de los pines del LM317

Gráfica térmica para los circuitos integrados LM317 y LM337.

Alimentación

  • V max: simétrica +/- 12V DC

  • Imax: 0.2 A
