En este proyecto, vamos a realizar un monitor de ondas cerebrales ALFA; se creía que estas señales eran simplemente mensajes del cerebro transmitidos a los diversos órganos y músculos del cuerpo humano.
Sin embargo, gracias a recientes desarrollos en el campo de la electrónica, se comprobó que estas minúsculas señales eléctricas son más que simples activadoras de músculos y que pueden ser «desmoduladas» para determinar las emociones de una persona.
¿Qué son las ondas alfa?
Las ondas alfa son la base para mejorar el potencial de nuestra mente, aumentar la memoria o mejorar la capacidad de concentración.
Son uno de los cuatro tipos de ondas que produce nuestro cerebro y que funcionan como impulsos eléctricos que conectan las neuronas para el buen funcionamiento de nuestra mente. La relajación, el descanso y un sueño reparador son esenciales para una buena salud y ayudan a que el cerebro se regenere y esté en forma.
No tenemos plena consciencia de ello, pero nuestro cerebro actúa como una gran central eléctrica en pleno funcionamiento, con oscilaciones electromagnéticas, impulsos eléctricos y actividad celular que nos permite realizar todo tipo de acciones voluntarias e involuntarias.
Las ondas alfa son las ondas de la relajación que emite nuestro cerebro en estados de reposo.
Descripción del monitor de ondas cerebrales ALFA.
Se usan 2 tipos de electrodos, uno en un gancho que se coloca en la oreja y que forma el contacto de tierra y otro electrodo niquelado que se fija a la región trasera (occipital) del cuero cabelludo mediante una pasta conductora.
Una banda con forro de cinta adhesiva Velcro asegura este electrodo a la cabeza durante las pruebas.
Los bajísimos voltajes que se captan se transfieren al circuito por el J1 y se transmiten a un amplificador formado por el transistor (2N5088) de alta ganancia y bajo nivel de ruido.
La ganancia se establece mediante el ajuste del control de sensibilidad (R5) en el tablero delantero. La señal de salida amplificada en el colector del transistor consiste en un amplio espectro de señales (y ruidos), incluyendo las ondas alfa de 8 a 12 Hz. que estamos buscando.
Funcionamiento.
El IC1A, que es parte del preamplificador doble 5558, se conecta a un filtro activo de bandas angostas cuyos componentes se escogen para que tenga una frecuencia central de aproximadamente 10 Hz. (centro de frecuencias alfa) más o menos 2 Hz. a fin de abarcar todo el alcance de frecuencia de ondas alfa que se conoce.
Se atenúan notablemente todas las otras frecuencias, excepto las de las ondas alfa que se desean.
Las señales filtradas pasan al IC1B; este forma un generador de ondas casi cuadradas (realmente una onda rectangular con un ciclo de 20%) que permanece activo continuamente.
El generador de voltaje a frecuencia que se usa aquí (IC1B) emite un agradable tono de bajo nivel de aproximadamente 700 Hz. Y al producirse las ondas alfa, este cambia de frecuencia.
La magnitud del cambio de frecuencia guarda relación directa con la amplitud (intensidad) de las ondas alfa y el número de cambios de frecuencia por segundo está relacionado directamente con la frecuencia de las ondas cerebrales; las ondas alfa causan un cambio de 10 Hz. en tanto que las tetas producen un cambio de 5 Hz.
Luego acoplamos la salida del circuito integrado IC1B al control de volumen (14) y se transmite a los audífonos de alta impedancia de tipo de estetoscopio y de peso liviano para comodidad durante el uso.

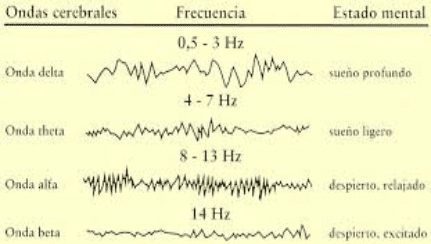

Tipos de ondas cerebrales.
Las pequeñas señales que aparecen en la imagen de más arriba son las siguientes:
ALFA, su frecuencia es de aproximadamente 8 a 12 Hz. Y tienen que ver con la tranquilidad, la sensibilidad, la felicidad y la ensoñación.
BETA, su frecuencia es alrededor de 13 a 28 Hz. Y se relacionan con la irritación , enojo, temor, frustración, preocupación, tensión nerviosa, etc.
DELTA, su frecuencia es de aproximadamente 0.2 a 3.5 Hz. y se relacionan con el sueño profundo o estados de hipnotismo.
TETA: la frecuencia es de 3.5 a 7.5 Hz. y se relacionan con la incertidumbre, lo irreal, lo ambiguo, etc.
Uso del detector.
Aplicar una pequeña cantidad de pasta de electrodo al electrodo de la oreja y luego enganchar este electrodo a la oreja derecha o izquierda.
Aplicar pasta a la superficie delantera del otro electrodo y después, al partirse el pelo en la parte trasera de la cabeza , colocar el electrodo ajustadamente a la piel.
Conectar el extremo del electrodo a J1. Colocarse los audífonos de forma cómoda y conectarlos a J2, sentarse cómodamente con los pies sobre el piso.
Lista de componentes
Alimentación
V máx: simple 9 Vdc
I máx: 0,5 A
