Cálculo del Valor
de la
Resistencia por su Color
La Calculadora de Resistencias es una herramienta diseñada para ayudarte a determinar el valor de una resistencia eléctrica a partir de su código de colores. Este código, compuesto por bandas de colores, indica el valor nominal, la tolerancia y, en algunos casos, el coeficiente de temperatura de la resistencia.
Valor: -
Selección de bandas
¿Cómo usar la Calculadora de Resistencias?
A continuación, te explicamos cómo usar la calculadora paso a paso:
Paso 1: Selecciona el número de bandas
En la parte superior de la calculadora, encontrarás dos botones para seleccionar si tu resistencia tiene 4 bandas o 5 bandas. Haz clic en el botón correspondiente según el tipo de resistencia que estés analizando.
4 bandas: Para resistencias con dos dígitos significativos, un multiplicador y una tolerancia.
5 bandas: Para resistencias con tres dígitos significativos, un multiplicador y una tolerancia.
Paso 2: Selecciona los colores de las bandas
Una vez que hayas seleccionado el número de bandas, la calculadora te mostrará los selectores correspondientes para cada banda. Selecciona el color de cada banda según el código de colores de la resistencia:
Primera banda (1er dígito): Selecciona el color que representa el primer dígito del valor de la resistencia.
Segunda banda (2° dígito): Selecciona el color que representa el segundo dígito del valor de la resistencia.
Tercera banda (3er dígito, solo para 5 bandas): Si estás usando una resistencia de 5 bandas, selecciona el color que representa el tercer dígito.
Banda multiplicadora: Selecciona el color que indica el multiplicador del valor de la resistencia.
Banda de tolerancia: Selecciona el color que representa la tolerancia de la resistencia (por ejemplo, ±5% para el dorado).
Paso 3: Haz clic en “Calcular”
Después de seleccionar los colores de todas las bandas, haz clic en el botón “Calcular”. La calculadora procesará los datos y te mostrará el valor de la resistencia, junto con su tolerancia.
Paso 4: Revisa el resultado
El resultado aparecerá en la sección de “Valor” de la calculadora. Verás el valor de la resistencia expresado en ohmios (Ω), kiloohmios (kΩ) o megaohmios (MΩ), dependiendo de su magnitud. Además, se indicará la tolerancia de la resistencia (por ejemplo, ±5%).
Paso 5: Reiniciar la calculadora (opcional)
Si deseas realizar otro cálculo, haz clic en el botón “Reiniciar”. Esto borrará todas las selecciones y te permitirá empezar de nuevo.
Ejemplo práctico
Supongamos que tienes una resistencia con las siguientes bandas de colores:
Primera banda: Marrón (1)
Segunda banda: Negro (0)
Tercera banda (solo para 5 bandas): Rojo (2)
Banda multiplicadora: Naranja (x1k)
Banda de tolerancia: Dorado (±5%)
Para calcular el valor de la resistencia:
Selecciona 5 bandas.
Elige los colores correspondientes en los selectores.
Haz clic en “Calcular”.
El resultado será: 10.2 kΩ (±5%).

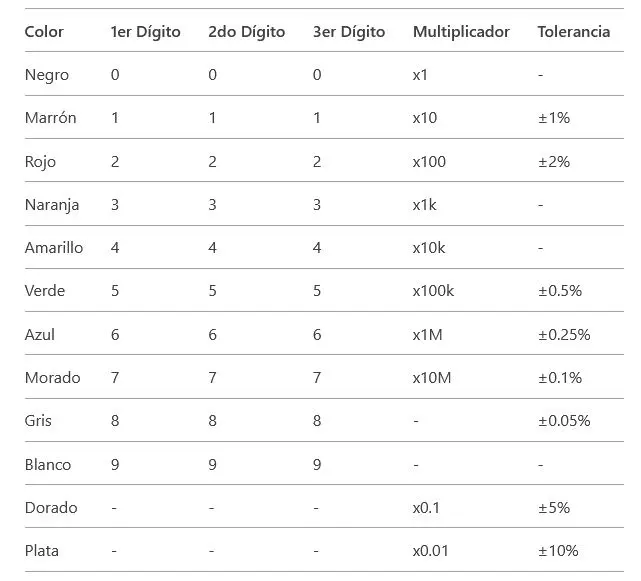

Tabla de Códigos de Colores
Para tu conveniencia, aquí tienes una tabla de referencia con los códigos de colores de las resistencias:
