Calculadora
para el
temporizador 555
La Calculadora de Temporizador 555 es una herramienta esencial para diseñar y analizar circuitos electrónicos basados en el IC 555.
Ya sea que estés trabajando en un circuito Monoestable o Astable, esta calculadora te permite determinar rápidamente la duración del pulso de salida, los tiempos alto y bajo, y la frecuencia de oscilación.
Ingresa los valores de resistencia (R1, R2) y capacitancia (C1), selecciona las unidades (ohmios, kiloohmios, microfaradios, nanofaradios) y obtén resultados precisos en segundos, milisegundos, Hz, kHz o MHz. Ideal para estudiantes, aficionados y profesionales de la electrónica que buscan simplificar sus cálculos.
Funcionamiento del circuito 555 en modo Monoestable y Astable
El circuito integrado (IC) temporizador 555 es uno de los componentes más populares y versátiles en electrónica. Se utiliza en aplicaciones como medición de tiempo, generación de pulsos, retraso de señales y oscilación de señales. Esta calculadora te ayuda a diseñar circuitos con el temporizador 555 en sus dos modos principales: monoestable y astable.

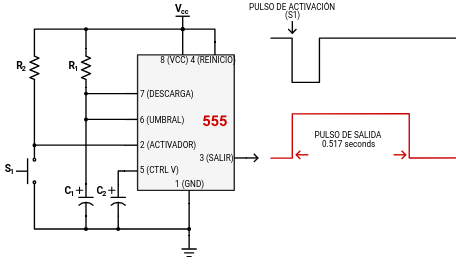

En el modo monoestable, el temporizador 555 funciona como un circuito de resistencia-capacitancia (RC). Al aplicar una señal al pin de activación, el capacitor comienza a cargarse. Cuando alcanza 2/3 del voltaje de alimentación, la salida vuelve a su estado bajo, listo para el siguiente pulso. La duración del pulso de salida depende de los valores de la resistencia y el capacitor, lo que permite ajustar el tiempo de retardo.

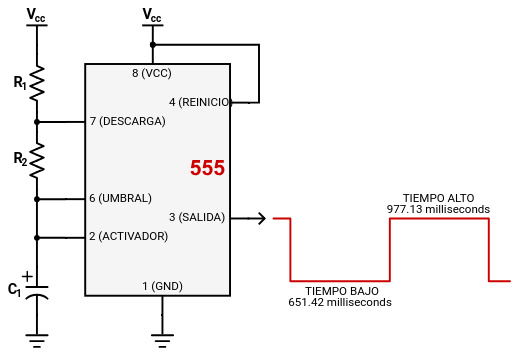

En el modo astable, el temporizador 555 genera una señal rectangular continua. Utiliza dos resistencias y un capacitor para alternar entre estados alto y bajo. El capacitor se carga hasta 2/3 del voltaje de alimentación (estado alto) y se descarga hasta 1/3 (estado bajo), repitiendo el ciclo. La frecuencia y el ciclo de trabajo de la señal dependen de los valores de las resistencias y el capacitor.
Esta herramienta es ideal para estudiantes, ingenieros y aficionados que necesitan calcular rápidamente los parámetros clave del temporizador 555, como la duración del pulso, el tiempo alto, el tiempo bajo y la frecuencia, optimizando el diseño de circuitos electrónicos.
Manual de Uso: Calculadora de Temporizador 555
Aquí tienes un manual de uso breve y claro para la Calculadora de Temporizador 555. Este manual explica paso a paso cómo utilizar la herramienta, tanto en modo Monoestable como en modo Astable.
1. Selecciona el Modo
En la parte superior de la calculadora, encontrarás un selector con dos opciones: Monoestable y Astable.
Monoestable: Para calcular la duración de un pulso de salida.
Astable: Para calcular los tiempos alto y bajo, así como la frecuencia de oscilación.
2. Ingresa los Valores
Resistencia (R1):
Ingresa el valor de la resistencia R1.
Selecciona la unidad: Ω (ohmios) o kΩ (kiloohmios).
Resistencia (R2) (solo en modo Astable):
Ingresa el valor de la resistencia R2.
Selecciona la unidad: Ω (ohmios) o kΩ (kiloohmios).
Capacitancia (C1):
Ingresa el valor de la capacitancia C1.
Selecciona la unidad: µF (microfaradios) o nF (nanofaradios).
3. Haz Clic en "Calcular"
Una vez ingresados los valores, haz clic en el botón Calcular.
La calculadora mostrará los resultados según el modo seleccionado:
Modo Monoestable:
Pulso de Salida: Duración del pulso en segundos o milisegundos.
Modo Astable:
Tiempo Alto: Duración del estado alto en segundos o milisegundos.
Tiempo Bajo: Duración del estado bajo en segundos o milisegundos.
Frecuencia: Frecuencia de oscilación en Hz, kHz o MHz.
4. Cambia las Unidades de los Resultados
Junto a cada resultado, encontrarás un selector para cambiar las unidades:
Pulso de Salida: Segundos (s) o milisegundos (ms).
Tiempo Alto y Bajo: Segundos (s) o milisegundos (ms).
Frecuencia: Hz, kHz o MHz.
5. Limpia los Campos
Si deseas realizar un nuevo cálculo, haz clic en el botón Limpiar para borrar todos los campos y resultados.
Ejemplo de Uso
Modo Monoestable:
Selecciona Monoestable.
Ingresa:
R1 = 10 kΩ
C1 = 100 µF
Haz clic en Calcular.
Resultado:
Pulso de Salida: 1.100 s (o 1100 ms).
Modo Astable:
Selecciona Astable.
Ingresa:
R1 = 10 kΩ
R2 = 10 kΩ
C1 = 100 µF
Haz clic en Calcular.
Resultados:
Tiempo Alto: 1.386 s (o 1386 ms).
Tiempo Bajo: 0.693 s (o 693 ms).
Frecuencia: 0.481 Hz.
Consejos Adicionales
Asegúrate de ingresar valores válidos para resistencias y capacitancias.
Utiliza las unidades correctas para obtener resultados precisos.
Si no estás seguro de los valores, consulta la hoja de datos del temporizador 555 o un tutorial de diseño de circuitos.
