Condensador
de
papel

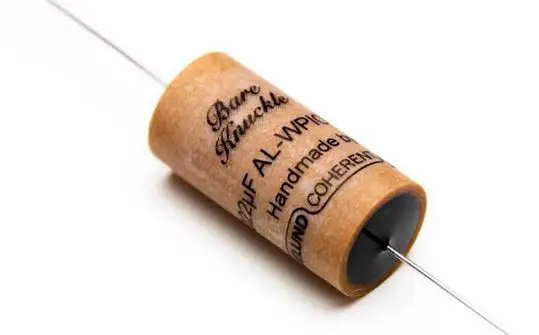

El condensador de papel, también denominado capacitor de papel, es un condensador que utiliza el papel como dieléctrico para almacenar la carga eléctrica. Está formado por hojas de aluminio y hojas de papel. La hoja de papel está cubierta o empapada con aceite o cera para protegerla del entorno dañino exterior.
Los condensadores de papel son del tipo fijo, lo que significa que estos condensadores proporcionan una capacitancia fija (capacitancia significa habilidad para mantener o almacenar carga eléctrica). En otras palabras, el condensador de papel es un tipo de condensador fijo que almacena una cantidad fija de carga eléctrica.
Características de los Condensadores de Papel
Los condensadores de papel tienen las siguientes características:
El papel de condensador puede enrollarse en un condensador de gran capacidad y pequeño volumen con una capacitancia de 1-20F debido a su diminuto grosor dieléctrico (normalmente sólo 6-20μm) y su alta fuerza de tensión.
- El rango de capacitancia es amplio y el voltaje de trabajo es alto.
- Carece de estabilidad química y térmica, por lo que es susceptible al envejecimiento.
- Hay una pérdida dieléctrica importante.
- La temperatura de trabajo suele oscilar entre 85°C y 100°C.
- Al ser higroscópico y requerir un sellado, no es adecuado para su uso en circuitos de alta frecuencia.
- Bajo coste de producción y técnica sencilla.
- Los condensadores de papel suelen utilizarse en circuitos de baja frecuencia y de corriente continua.
Ventajas y Desventajas
- Ventaja de utilizar un condensador de papel es que proporciona un valor fijo de capacitancia. El valor de la capacitancia se fija durante la fabricación.
- Desventaja es que absorbe la humedad del aire y disminuye la resistencia de aislamiento del dieléctrico. Al absorber la humedad del aire, el medio dieléctrico se ve afectado.
Tipos de Condensadores de Papel
Condensador de Lamina de Papel

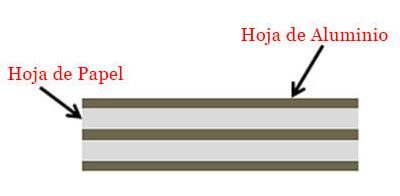

El condensador de lamina de papel se fabrica tomando dos o más hojas de aluminio y colocando una hoja de papel entre ellas. El papel colocado entre las hojas de aluminio actúa como dieléctrico y las hojas de aluminio actúan como electrodos.
La hoja de papel es un mal conductor de la electricidad, por lo que no permite el flujo de corriente eléctrica o de cargas eléctricas entre dos hojas de aluminio. Sin embargo, la hoja de papel permite el paso del campo eléctrico a través de ella. Por lo tanto, la hoja de papel colocada entre las hojas de aluminio actúa como barrera para la corriente eléctrica.

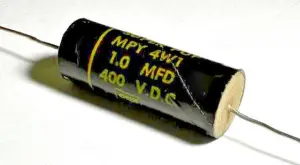

Condensador de Papel Metalizado
En el condensador de papel metalizado, el papel se recubre con una fina capa de zinc o aluminio. El papel recubierto de zinc o aluminio se enrolla en forma de cilindro. A continuación, todo el cilindro se recubre con cera o resina plástica para protegerlo de la humedad.
El zinc o el aluminio recubierto en el papel actúa como electrodo y el papel actúa como dieléctrico. Los condensadores de papel fabricados con zinc se destruyen fácilmente debido a la acción química. Por lo tanto, el aluminio se utiliza ampliamente para la construcción de condensadores de papel.
El tamaño del capacitor de papel metalizado es muy pequeño en comparación con el condensador de lamina de papel. En el capacitor de papel metalizado, el aluminio se recubre directamente sobre el papel. Por lo tanto, la capa de aluminio del condensador de papel metalizado es muy fina en comparación con la capa de aluminio del condensador de lamina de papel.
La principal desventaja de utilizar el condensador de papel es que absorbe fácilmente la humedad (vapor de agua) del aire, lo que disminuye la resistencia de aislamiento del dieléctrico.
Aplicaciones de los Condensadores de Papel
Los condensadores de papel pueden utilizarse de diversas maneras. He aquí algunos ejemplos:
- Es aplicable a una amplia gama de aplicaciones eléctricas y electrónicas.
- Utilizados en sistemas electrónicos de filtrado de ruido, acoplamiento y desacoplamiento de señales y teledetección.
- Se utilizan en aplicaciones de alta tensión y alta corriente.
- Sistemas de acondicionamiento de potencia para bloquear las señales de CC y permitir las de CA.
- Utilizados en sistemas de audio de automóviles para proporcionar potencia adicional a los amplificadores cuando sea necesario.
- Utilizados como sensores para medir la humedad del aire, los niveles de combustible y la tensión mecánica.
- Se utilizan en sistemas de procesamiento de señales como circuitos de sintonización, altavoces, memoria dinámica de acceso aleatorio (DRAM), receptores de radio y ecualizadores analógicos.
