Condensador
de
Plástico
El condensador de Plástico, también conocido como MK, se fabrican en forma de bobinas o multi-capas. sus característica principales son las altas resistencias de aislamiento y la capacidad de funcionamiento a elevadas temperaturas.
Materiales y constitución
Según el proceso de fabricación podemos diferenciar entre los de tipo “K” y tipo “MK“, que se distinguen por el material de sus armaduras (metal en el primer caso y metal vaporizado en el segundo).
De todos ellos el más utilizado es el poliester ya que admite su metalización consiguiéndose condensador de tamaño muy reducido y bajo precio.

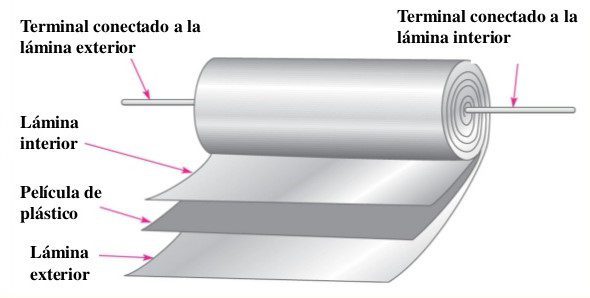

A continuacion podemos observar como esta constituido este tipo de condensador (tubular de plástico).
Materiales más utilizados
- Poliestireno (styroflex).
- Poliéster (mylar).
- Policarbonato (Macrofol).
- Politetrafluoretileno (teflón).
- Polipropileno.
- Triacetato de celulosa.
- Poliparaxileno.
Se fabrican de 1nF a 100mF y en tensiones de 25-63-160-220-630v, 0.25-4Kv y son reconocen fácilmente por su aspecto rojo, amarillo y azul.
Características principales
- Gran resistencia de aislamiento (lo cual permite almacenar una gran carga eléctrica).
- Volumen reducido.
- Excelente comportamiento a la humedad.
- Buen comportamiento a las variaciones de temperatura.
- Autor regeneración (en caso de perforación en menos de 10s).
Tipos de condensadores de plástico
-
Condensadores de poliéster (PET):
- Económicos y compactos.
- Usados en circuitos generales.
- Tienen una tolerancia media y una capacidad estable a temperatura moderada.
-
Condensadores de polipropileno (PP):
- Alta estabilidad térmica y eléctrica.
- Baja pérdida dieléctrica.
- Utilizados en aplicaciones de alta frecuencia y alta precisión, como filtros y osciladores.
-
Condensadores de policarbonato:
- Buena estabilidad térmica.
- Gradualmente reemplazados por otros tipos debido a costos más altos.
-
Condensadores de politetrafluoroetileno (PTFE, Teflón):
- Excelente resistencia al calor y químicos.
- Usados en entornos extremos o aplicaciones de alta frecuencia.
-
Condensadores de poliestireno:
Muy estables y precisos.
Usados en circuitos donde se requiere baja tolerancia, como en filtros o calibradores.
ventajas
- Alta estabilidad de capacidad.
- Baja inductancia y resistencia en serie.
- Larga vida útil.
- Capacidad de trabajar en un amplio rango de temperaturas.
Desventajas
- Generalmente, menor capacidad comparada con los condensadores electrolíticos.
- Tamaño físico mayor para valores altos de capacidad.
Usos comunes
- Circuitos de audio y RF.
- Fuentes de alimentación.
- Equipos de medida.
- Aplicaciones de precisión.
