Condensador
de
Mica
El condensador de mica es un tipo de condensador en el que se utiliza la mica (mineral de silicato) como material dieléctrico que puede encontrarse en rocas, granitos, etc.
Tienen un dieléctrico de unas características intermedias entre los condensadores electrolíticos y los de película, teniendo una rigidez dieléctrica alta y otras características excelentes, como muy bajas pérdidas, pero su capacidad se limita hasta los 4700 pF aproximadamente.
El dieléctrico utilizado en este tipo de condensadores es la mica o silicato de aluminio y potasio y se caracteriza por bajas pérdidas, ancho rango de frecuencias y alta estabilidad con la temperatura y el tiempo.
La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores:
Bajas pérdidas.
Exfoliación en láminas finas.
Soporta altas temperaturas.
No se degrada por oxidación o con la humedad.
Sobre una cara de la lámina de mica se deposita aluminio, que forma una armadura. Se apilan varias de estas láminas, soldando los extremos alternativamente a cada uno de los terminales.
Estos condensadores funcionan bien en altas frecuencias y soportan tensiones elevadas, pero son caros y se ven gradualmente sustituidos por otros tipos.
Hay dos tipos de condensadores de mica:
- Condensadores de mica de apriete.
- Condensadores de mica de plata.
Condensadores de Mica Apilados

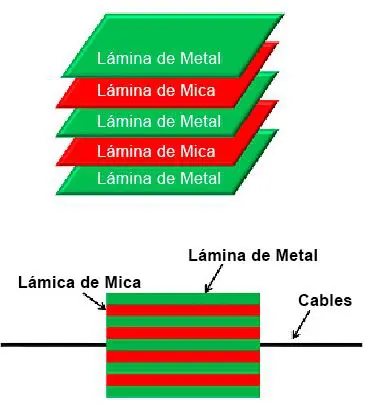

Los condensadores de mica apilados están formados por finas láminas de mica dispuestas una sobre otra y cada lámina de mica estaría separada por finas láminas metálicas de cobre o aluminio.
Toda la unidad está encerrada en una caja de plástico para protegerla de daños mecánicos y de la humedad. Los terminales están conectados en cada extremo del capacitor de mica. Las láminas de mica colocadas entre las láminas metálicas actúan como dieléctrico que se opone al flujo de la corriente eléctrica y las láminas de cobre o aluminio actúan como electrodos.
Condensadores de mica plateada
Los condensadores de mica plateada se fabrican recubriendo las dos caras de las láminas de mica con plata. Para ello se utiliza la técnica de cribado. Se colocan varias láminas de mica recubiertas de plata una sobre otra para conseguir la capacitancia deseada. La plata recubierta en la mica actúa como electrodos y las láminas de mica actúan como dieléctrico.
Cualidades
Estabilidad
Son muy estables y muy precisos, su capacitancia cambia muy poco con el tiempo.
Esto es debido al hecho de que no hay espacios de aire en el diseño que podrían cambiar con el tiempo. Además, el conjunto está protegido de la humedad y otros efectos por una resina epoxi. Esto significa que los efectos externos como la humedad del aire no afectan a los condensadores de mica.
No sólo es su capacitancia estable en el tiempo, sino que también es estable en un amplio rango de temperatura, voltaje y frecuencia.
El coeficiente de temperatura promedio es de alrededor de 50 ppm/°C.
Bajas pérdidas
Tienen una baja resistencia y pérdidas inductivas (factor Q alto). Sus características son en su mayoría independientes de la frecuencia, lo que permite su uso a alta frecuencia. Estas características superiores tienen un precio: los condensadores de mica plata son voluminosos y caros.
Uso del condensador de mica
Los condensadores de mica plateada se utilizan en aplicaciones que requieren valores de capacitancia bajos y gran estabilidad, al tiempo que presentan bajas pérdidas. Se utilizan principalmente en circuitos de RF de potencia, donde la estabilidad es de suma importancia.
Los condensadores de mica plateada se utilizan en circuitos sintonizados de alta frecuencia, como filtros y osciladores. A veces se utilizan en aplicaciones pulsadas como amortiguadores. Aunque en su día fueron muy populares como condensadores de calidad, hoy en día se sustituyen cada vez más por otros tipos de condensadores debido a su tamaño y coste, que puede alcanzar varios dólares la pieza.
En aplicaciones de RF de baja potencia, un buen sustituto de los condensadores de mica son los condensadores cerámicos. Si las tolerancias de capacitancia y las bajas pérdidas son un factor importante, se pueden utilizar condensadores cerámicos de Clase 1, ya que estos condensadores tienen tolerancias similares a una fracción del precio.
En algunas aplicaciones, los condensadores de mica plateada siguen siendo indispensables. Por ejemplo, los diseñadores de circuitos siguen recurriendo a los condensadores de mica para aplicaciones de alta potencia, como los transmisores de RF. Otra aplicación en la que la mica plateada sigue siendo muy utilizada son las aplicaciones de alto voltaje, debido al alto voltaje de ruptura de la mica.
