Diodo de corriente constante
¿Qué es un diodo de corriente constante?
Los diodos de corriente constante (CLD, por sus siglas en inglés: Current Limiting Diode) son componentes electrónicos diseñados para mantener una corriente eléctrica estable en un circuito, independientemente de las variaciones en el voltaje aplicado. Estos dispositivos son esenciales en aplicaciones donde la estabilidad de la corriente es crítica, como en iluminación LED, sensores, detectores de radiación y sistemas de carga de baterías. Su diseño simple, tamaño compacto y alta fiabilidad los convierten en una solución ideal para ingenieros y diseñadores electrónicos.
El Diodo de Corriente Constante también se conoce como diodo de regulación de corriente o limitador (CLD), corriente de diodo de regulación (CRD). La función de el diodo es regular el voltaje a una corriente particular. Este componente simplifica el diseño de circuitos al eliminar la necesidad de resistencias limitadoras o reguladores más complejos, ofreciendo una alternativa eficiente y económica.
Principio de funcionamiento

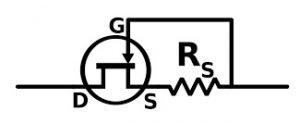

Funciona como un limitador de corriente de dos terminales. En este, el JFET actúa como limitador de corriente para lograr alta impedancia de salida. El diodo de corriente constante está basado en un transistor de efecto de campo de unión (JFET), configurado de manera que su compuerta está conectada a la fuente. Esta configuración permite que el JFET opere en su región de saturación, manteniendo una corriente constante a través del dispositivo, incluso si el voltaje varía dentro de un rango especificado.
Realmente es un JFET, con su compuerta conectada a la fuente, y funciona como un limitador de corriente de dos terminales análogo al diodo Zener, el cual limita el voltaje. La corriente de salida, conocida como IDSS I_{DSS} (corriente de saturación de drenaje a fuente), es un parámetro característico del JFET que define el valor de corriente regulada por el CLD. Esta corriente permanece estable siempre que el voltaje aplicado esté dentro del rango operativo del componente.
Permiten una corriente a través de ellos para alcanzar un valor adecuado y así estabilizarse en un valor específico. También suele llamarse CLDs (por sus siglas en inglés) o diodo regulador de corriente. La alta impedancia dinámica del CLD asegura que las variaciones en el voltaje no afecten significativamente la corriente de salida, lo que lo hace ideal para aplicaciones sensibles.
Símbolo y estructura interna

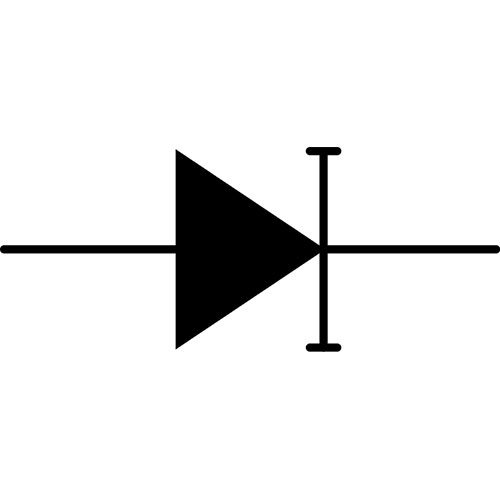

El símbolo del diodo de corriente constante es similar al de un diodo estándar, pero con una línea adicional o una notación que indica su función de regulación de corriente. Representa un dispositivo de dos terminales, con un ánodo y un cátodo, que se conecta en serie con la carga para limitar la corriente.
Es un semiconductor de tipo P (con huecos) en contacto con un semiconductor de tipo N (electrones). Internamente, el CLD está compuesto por una unión PN diseñada para operar como un JFET en modo de regulación de corriente. La radiación comunica la energía para liberar los electrones que se desplazan hacia los huecos, estableciendo una corriente eléctrica proporcional a la potencia radiante. Esta característica es especialmente útil en aplicaciones de detección de radiación, como espectrómetros.
Características técnicas
Los diodos de corriente constante están disponibles en una variedad de modelos con especificaciones que se adaptan a diferentes necesidades. A continuación, se presentan algunas características típicas:
- Rango de corriente: Desde 0.5 mA hasta 50 mA, dependiendo del modelo.
- Voltaje de operación: Entre 5 V y 100 V, con algunos modelos soportando rangos más amplios.
- Impedancia dinámica: Muy alta (en el orden de megaohmios), garantizando una regulación precisa.
- Temperatura de operación: -55 °C a 150 °C, ideal para entornos industriales.
- Encapsulado: Formatos como SOT-23, TO-92 o SMD para montaje superficial.
- Tamaño: Suelen tener un tamaño milimétrico y alineados, constituyen detectores multicanal que permiten obtener espectros en milisegundos. Son menos sensibles que los fotomultiplicadores.
Estas especificaciones hacen que los CLDs sean versátiles y adecuados para una amplia gama de aplicaciones electrónicas.
Aplicaciones prácticas
Los diodos de corriente constante son utilizados en numerosos campos debido a su capacidad para proporcionar una corriente estable. Algunas aplicaciones destacadas incluyen:
- Iluminación LED: Garantizan una corriente constante para proteger los LEDs y prolongar su vida útil.
- Carga de baterías: Regulan la corriente en cargadores para evitar sobrecargas.
- Sensores y detectores: Utilizados en detectores de radiación y espectrómetros, donde generan corrientes proporcionales a la radiación detectada.
- Instrumentación: Proporcionan referencias de corriente estables en equipos de medición.
- Circuitos analógicos: Simplifican el diseño de circuitos de polarización para transistores y amplificadores.
Ventajas y limitaciones
Ventajas:
- Simplicidad en el diseño, eliminando la necesidad de circuitos adicionales.
- Alta estabilidad de corriente frente a variaciones de voltaje o temperatura.
- Tamaño compacto, ideal para aplicaciones con espacio limitado.
- Bajo costo en comparación con reguladores de corriente más complejos.
Limitaciones:
- La corriente regulada no es ajustable, ya que está definida por el diseño del CLD.
- Menor precisión en comparación con circuitos de regulación activa.
- Sensibilidad a condiciones extremas, como voltajes fuera del rango especificado.
Preguntas frecuentes (FAQ)
- ¿Qué diferencia hay entre un CLD y una resistencia limitadora?
Un CLD mantiene la corriente constante independientemente del voltaje, mientras que una resistencia requiere un voltaje fijo para limitar la corriente. - ¿Puedo usar un CLD para cualquier corriente?
No, los CLDs están diseñados para corrientes específicas. Selecciona un modelo con la corriente nominal adecuada para tu aplicación. - ¿Son los CLDs sensibles a la temperatura?
Sí, la corriente puede variar ligeramente con la temperatura, pero los modelos modernos están diseñados para minimizar este efecto. - ¿Qué sucede si el voltaje excede el rango del CLD?
Si el voltaje supera el rango especificado, el CLD puede dañarse o no regular correctamente la corriente.
