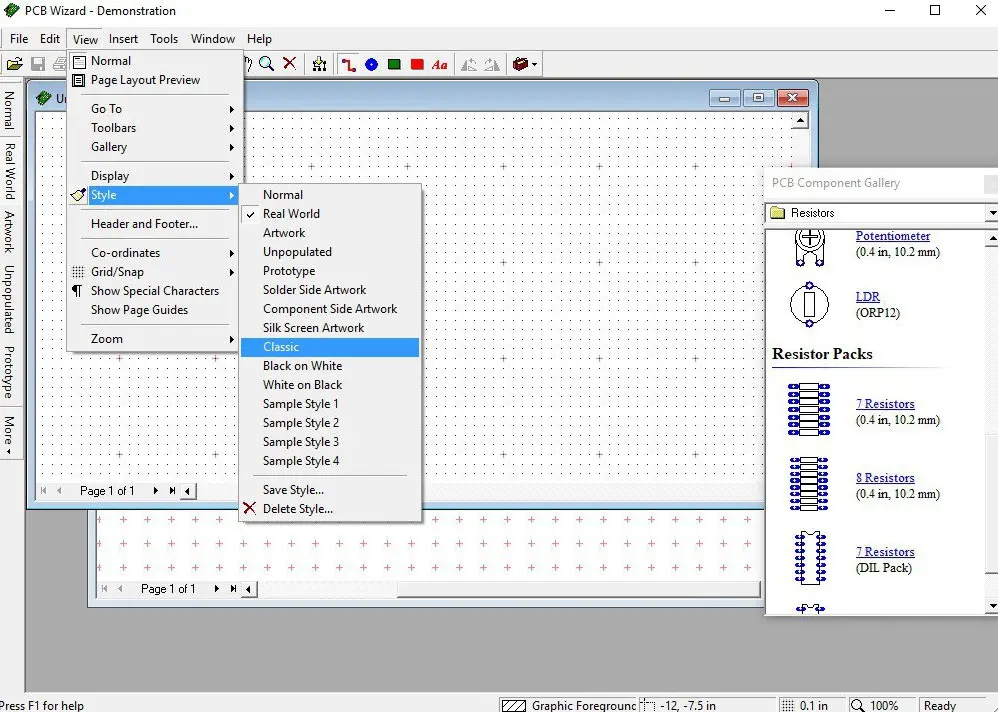

PCB Wizard

PCB Wizard

Esta herramienta está pensada para profesionales de la electrónica pero también se puede utilizar con fines educativos o simplemente como aficionado. Si entras dentro de alguno de estos casos con PCB Wizard podrás diseñar placas de circuitos (de ahí su nombre, PCB, Printed Circuit Boards) de una y dos caras.

Diseño de placas de circuitos integrados

Esta herramienta cubre todos los aspectos del diseño y producción de estas placas: dibujo esquemático, captura, colocación de componentes, lista de materiales, enrutamiento, generación de informes para su fabricación… El programa se puede considerar una alternativa a otros similares como Proteus, y cuenta además con una interesante característica: se pueden extender sus funciones adquiriendo módulos de acuerdo al nivel del usuario.

Estas son algunas de las prestaciones que ofrece este software:

• Diseño esquemático de diagramas.
• Librería ampliable de componentes.
• Conexión automática entre elementos del diseño.
• Zoom de hasta el 1000%.
• Funciones undo y redo.
• Copiado y pegado en otro software.
• Función de texto y dibujo integrados.

Si estás buscando una herramienta para diseñar placas integradas de circuitos con tu ordenador, prueba las posibilidades que ofrece PCB Wizard.
