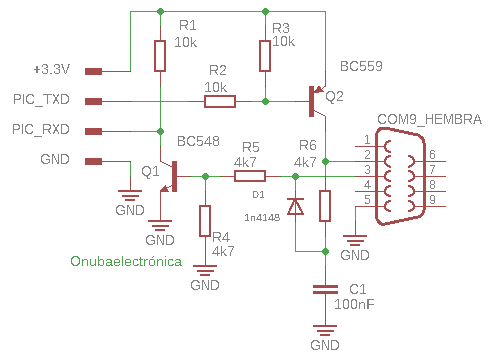

En este proyecto vamos a realizar un dispositivo interfaz de comunicaciones RS232.
La interfaz RS232 (Recommended Standard 232, también conocida como EIA/TIA RS232C) es una interfaz que designa una norma para el intercambio de una serie de datos binarios entre un DTE (Equipo terminal de datos) y un DCE (Data Communication Equipment, Equipo de Comunicación de datos), aunque existen otras en las que también se utiliza la interfaz RS232.
Una definición equivalente publicada por la ITU se denomina V.24.
En particular, existen ocasiones en que interesa conectar otro tipo de equipamientos, como pueden ser computadores. Evidentemente, en el caso de interconexión entre los mismos, se requerirá la conexión de un DTE (Data Terminal Equipment) con otro DTE. Para ello se utiliza una conexión entre los dos DTE sin usar módem, por ello se llama null módem o módem nulo.
El RS232 consiste en un conector tipo DB25 (de 25 pines), aunque es normal encontrar la versión de 9 pines (DE-9, o popularmente también denominados DB9), más barata e incluso más extendida para cierto tipo de periféricos (como el ratón serie del PC).
La norma serie RS-232 fue diseñada para conectar DTEs (Data Terminal Equipment) o equipos terminales de datos (como un terminal, un ordenador, etc.) con DCEs (data communication equipment) o equipos de comunicación de datos, como módems, códecs, AITs, etc.
La RS232 permite la transmisión síncrona y asíncrona. La subnorma asíncrona es, sin duda, la más frecuente.
La transmisión asíncrona se lleva a cabo tal y como se describe en el punto anterior. En concreto, además del bit de START, utiliza:
a) 5, 6, 7 u 8 bits de datos.
b) Bullet 0 o 1 bit de paridad (la paridad puede ser “par” (Even), “impar” (Odd), “siempre a cero” (Reset) y “siempre a uno” (Set).
c) viñeta 1, 1.5 o 2 bits de STOP.
Null módem (módem nulo) es un método para conectar dos terminales usando un cable serie RS232.
En la confección de un null módem, las líneas de transmisión y recepción están cruzadas.
Existe más de una forma de realizar una conexión null módem, ya que no hay ningún estándar que defina esta conexión.
Estos cables son comúnmente usados para la transferencia de archivos. En el sistema operativo Microsoft Windows, la conexión directa por cable se puede realizar con un cable null módem.
Las últimas versiones de MS-DOS traían el programa Interlink.
El mismo permitía trabajar con el disco duro de la computadora remota como un disco de red. Hay que aclarar que no se necesitaba ningún hardware adicional como una placa de red; la conexión se podía realizar fácilmente con un cable null módem.
PIN | NOMBRE | DIRECCION | DESCRIPCION |
1 | – | – | Protective/shielded ground. |
2 | TD | OUT | Transmit Data (a.k.a TxD, Tx) (ASYNC). |
3 | RD | IN | Receive Data (a.k.a RxD, Rx) (ASYNC). |
4 | RTS | OUT | Request To Send (ASYNC). |
5 | CTS | IN | Clear To Send (ASYNC). |
6 | DSR | IN | Data Set Ready (ASYNC). |
7 | SGND | – | Signal Ground. |
8 | CD | IN | Carrier Detect (a.k.a DCD). |
9 | – | – | Reserved for data set testing. |
10 | – | – | Reserved for data set testing. |
11 | – | – | Unassigned. |
12 | SDCD | IN | Secondary Carrier Detect. Only needed if second channel being used. |
13 | SCTS | IN | Secondary Clear to send. Only needed if second channel being used. |
14 | STD | OUT | Secondary Transmit Data. Only needed if second channel being used. |
15 | DB | OUT | Transmit Clock (a.k.a TCLK, TxCLK). Synchronous use only. |
16 | SRD | IN | Secondary Receive Data. Only needed if second channel being used. |
17 | DD | IN | Receive Clock (a.k.a. RCLK). Synchronous use only. |
18 | LL | – | Local Loopback. |
19 | SRTS | OUT | Secondary Request to Send. Only needed if second channel being used. |
20 | DTR | OUT | Data Terminal Ready. (ASYNC). |
21 | RS/SQ | – | Signal Quality Detector/Remote loopback. |
22 | RI | IN | Ring Indicator. DCE (Modem) raises when incoming call detected. |
23 | CH/CI | OUT | Signal Rate selector. |
24 | DA | – | Auxiliary Clock (a.k.a. ACLK). Secondary Channel only. |
25 | – | – | Unassigned. |
