Convertidor analógico-digital de 12 bits

Vamos a realizar un convertidor de analógico a digital ‘AD’ de 12 bits serierie, montado sobre el MAX187. Este sencillo y a su vez económico circuito nos permitirá digitalizar una señal analógica cuyo margen esté dentro de los 0 y los 5 V de corriente continua (CC), con una resolución de 12 bits y con salida de datos SPI.

El bus de interfaz de periféricos serie oSPI (Serials SPI Peripheral Interface) es un estándar de comunicaciones, usado principalmente para la transferencia de información entre circuitos integrados en equipos electrónicos.

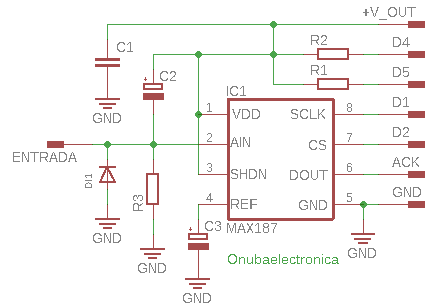

convertidor de analógico digital 12Bits
Esquema eléctrico del convertidor de analógico digital 12Bits

Los convertidores A/D son dispositivos electrónicos que establecen una relación biunívoca entre el valor de la señal en su entrada y la palabra digital obtenida en su salida. La relación se establece en la mayoría de los casos con la ayuda de una tensión de referencia.

La conversión analógica a digital tiene su fundamento teórico en el teorema de muestreo y en los conceptos de cuantificación y codificación.



Una primera clasificación de los convertidores A/D es la siguiente:

  • Conversores de transformación directa.

  • Conversores con transformación (D/A) intermedia, auxiliar.

Funcionamiento del convertidor de analógico a digital de 12 bits

Montaremos el circuito dentro de un conector DB25 macho, el cual se conecta al puerto paralelo del PC. Alimentamos el sistema (poniendo en 1 los bits 4 y 5 del puerto) y de este modo el circuito digitalizará la señal proveniente de la entrada.

Luego, el programa de nuestro computador personal o portátil se encargará de poner en bajo la línea CS; con ello le indicará al chip que queremos disponer de él.

Seguidamente generaremos 12 pulsos de reloj en la línea SCLK; por cada bit de reloj que generemos, leeremos un bit proveniente de DOUT.

Recordemos que el protocolo SPI especifica que se comienza por el bit menos pesado (el 0) y se concluye por el más pesado (en este caso el 11).



Lista de componentes

Resistencias Condensadores Varios
R1, R2 – 100Ω C1 – 100nF IC1 – MAX187
R3 – 1MΩ C2 – 10µF Di1 -1N4148
C3 – 4,7µF

Alimentación

  • V máx: 12Vdc
  • I  máx: 0.5A
