En este proyecto vamos a realizar un circuito multiplicador de tensión extremadamente fácil de construir y económico, ya que utiliza muy pocos componentes. Con solo cuatro diodos 1N4007 y cuatro condensadores de 1uF, podemos obtener en la salida un voltaje de aproximadamente el doble de la tensión inicial.
¿Qué es un multiplicador de tensión?
Un multiplicador de tensión es un circuito eléctrico que convierte tensión desde una fuente de corriente alterna a otra de corriente continua de mayor voltaje mediante etapas de diodos y condensadores.
Uso
Este circuito se utiliza para la generación del alto voltaje requerido en los tubos de rayos catódicos, tubos de rayos X, para alimentar fotomultiplicadores para detectores de rayos gamma.
También se utiliza para la generación de altos voltajes para experimentos de física de alta energía. Otro uso en la actualidad está implementado en los circuitos para matar insectos, como por ejemplo moscas y mosquitos, entre otros.
Funcionamiento del multiplicador de tensión.

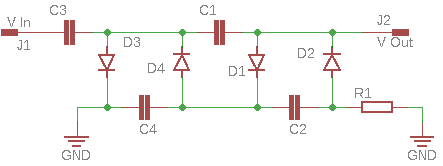

A la entrada de nuestro diseño debemos de aplicar una señal alterna de un máximo de 1 MHz de frecuencia para así poder elevar a la salida en R1 aproximadamente el doble de tensión que en la entrada.
Añadiendo otro circuito similar en serie, obtendremos a la salida una tensión multiplicada aproximadamente por cuatro.
Lista de componentes
| Semiconductores | Resistencias | Condensadores |
|---|---|---|
| D1, D2, D3, D4 – 1N4007 | R1 – 1MΩ | C1, C2, C3, C4 – 1µF |
Alimentación
V máx: Sin alimentación externa
I máx:
