En este proyecto vamos a montar un cargador baterías con desconexion, muy útil para todas aquellas personas que quieran cargar una batería de 12 Voltios con la alimentación de corriente alterna que todos tenemos en nuestras casas (110V/ 220V).

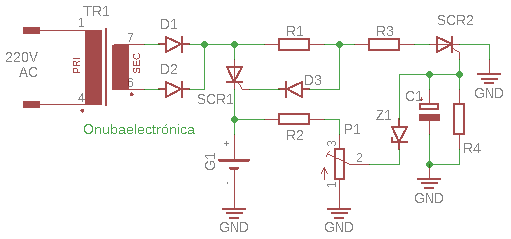

El sistema consiste de un sistema rectificador de onda completa (D1 y D2). Este voltaje resultante se aplica directamente a la batería que se desea cargar a través del tiristor (SCR1)
Cuando la batería está baja de carga, el tiristor (SCR2) está en estado de corte, esto significa que a la puerta del tiristor (SCR1) le llega la corriente (corriente controlada por R1) necesaria para dispararlo.
Cuando la carga se está iniciando (la batería está baja de carga) el voltaje en el cursor del potenciómetro es también bajo. Este voltaje es muy pequeño para hacer conducir al diodo Zener de 11 voltios. Así el diodo Zener se comporta como un circuito abierto y SCR2 se mantiene en estado de corte.
A medida que la carga de la batería aumenta (el voltaje de esta aumenta), el voltaje en el cursor del potenciómetro también aumenta, llegando a tener un voltaje suficiente para hacer conducir al diodo Zener. Cuando el diodo Zener conduce, dispara al tiristor (SCR2) que ahora se comporta como un corto.
Estando SCR2 conduciendo se creará una división de tensión con las resistencias R1 y R3, haciendo que el voltaje en el ánodo del diodo D3 sea muy pequeño para disparar al tiristor (SCR1) y así se detiene el paso de corriente hacia la batería (dejando de cargarla). Cuando esto ocurre la batería está completamente cargada. Si la batería se volviese a descargar el proceso se inicia automáticamente.
El condensador C1, se utiliza para evitar posibles disparos no deseados del SCR2.
