Iluminación
de
emergencia

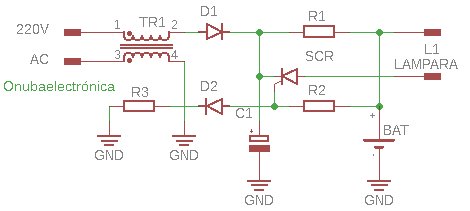

El sistema carga la batería en el ciclo positivo de la onda que se rectifica por el diodo D1. La corriente que pasa por el diodo pasa también por la resistencia R1 de 2 Ω que se utiliza para compensar la diferencia de voltajes entre la batería y la que viene del diodo cuando esta es muy alta.

Mientras exista voltaje en el secundario del transformador, el cátodo del tiristor (SCR) está a un nivel alto de voltajey éste no se dispara y el SCR no conduce y, por lo tanto, no circula corriente por la lámpara.

Cuando el fluido eléctrico se interrumpe, en el secundario del transformador no hay tensión y el voltaje en el cátodo cae a tierra a través del secundario del transformador, y el tiristor (SCR) se dispara por el voltaje de la misma batería cargada a través de la resistencia R2 de 1 kΩ.

Cuando el fluido de corriente regresa, el sistema automáticamente entra en el proceso de carga en que estaba antes de que el fluido eléctrico faltara.
