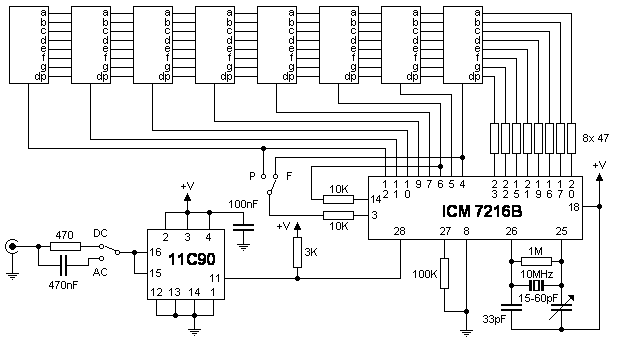

Este medidor de frecuencia y período de hasta 100 MHz está formado por un circuito integrado dedicado a la instrumentación, el ICM7216.
Adicionalmente, colocamos un prescaler que permite dividir la señal de entrada por 10, a fin de adecuarla a las especificaciones del proyecto.
Descripción del medidor de frecuencia hasta 100 Mhz.
El interruptor de entrada conmuta entre entrada de señales de continua o alterna. El otro selector colocado en la posición “F” hace que el circuito mida frecuencias, mientras que situándolo en la posición “P” lo hace medir períodos.
La alimentación es única de 5 V y la corriente consumida no llega a los 200 mA.
Para obtener la frecuencia real bastará con multiplicar la lectura por 10 kHz.
El sistema toma una medida cada segundo. La resolución es de 1 Hz para frecuencias y 10 µS para períodos. La sensibilidad de entrada es de 350 mVpp en onda seno y de 500 mVpp en onda cuadrada y la impedancia de entrada de 51 Ω.
Se considera ALTO a cualquier tensión por sobre los 3 Vdc.
Se considera BAJO cualquier tensión bajo los 1.8 Vdc.
Ajuste
Para ajustar este equipo basta con colocar otro frecuencímetro en los terminales del cristal y girar el cursor del trimmer hasta que se lea 10 MHz. Más simple, no se puede.
El condensador de 33 pF debe ser del tipo NPO (con coeficiente térmico cero) para evitar que los cambios térmicos alteren la medición en curso.
Los displays son estándar del color y formato que más les apetezca. Configuración cátodo común. Esto quiere decir que los ánodos van hacia las resistencias.
Alimentación
V máx: simple 5Vdc
I máx: 0.1 A
