Medidor de la ROE
En este proyecto vamos a realizar el montaje de un medidor de la ROE
Todo técnico de antena o radio-aficionado, necesita para poder sacar el máximo partido a su equipo de emisión de radiofrecuencia un medidor de relación de ondas estacionarias (ROE), si su equipo no lo trae incluido. Con este circuito que detallamos a continuación usted podrá montarse su propio medidor.
¿Que son las ondas estacionarias (ROE)?
A veces no sabemos que el conjunto transmisor, cable y antena deben estar en perfecta armonía para que toda la potencia del transmisor sea emitida al aire.
Hay varias circunstancias que hacen que esta condición no se de, una puede ser problemas en el cable coaxial que comunica el TX con la antena que puede presentar condensación de humedad y finalmente lo sulfatan o una antena (irradiante) que no resuene debidamente a la frecuencia de transmisión.
El concepto de onda directa y onda reflejada trae como consecuencia el significado práctico de la Relación de Onda Estacionaria como potencia directa (emitida por un transmisor) y potencia reflejada (aquella rechazada por una carga)
Montaje del medidor de la ROE
La línea de medida se realiza con cable RG-213, cortando un trozo de 17cm. en el que se pelara 1cm. en cada extremo.
En el centro de este cable se pelara la funda 1cm., cortando la malla por el centro y se separaran las partes, dejando el vivo del cable intacto y aislado, en las dos partes de la malla se conectaran las resistencias R1-R2 y R3-R4.

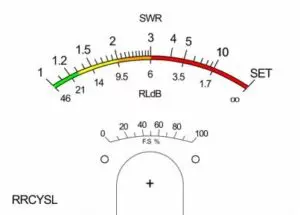

Para que puedas tener una caratula adecuada en el interior del vumeter, puedes imprimir esta y adaptarla al microvoltímetro que uses sin mayor dificultad.
Lista de Componentes
| Resistencias | Condensadores | Varios |
|---|---|---|
| R1, R2, R3, R4 – 100Ω | C1, C2 – 1µF | D1, D2, D3, D4 – OA91 |
| P1 – 10kΩ | C3 – 100nF palco | 2 – Conectores PL ó N |
| 1 – Conmutador de 2 posiciones 1 circuito | ||
| 1 – Vúmetro de 1µV fondo de escala. |
Alimentación
- V máx: sin alimentación externa
- I máx:
