Este circuito receptor de radiofrecuencia en la banda UHF que te muestro es capaz de operar en un gran rango de frecuencias con sólo modificar una bobina (L1).
Construcción de las bobinas
Las diferentes bandas se logran de acuerdo con los siguientes diseños de L1.
Funcionamiento de receptor de radiofrecuencia de banda UHF

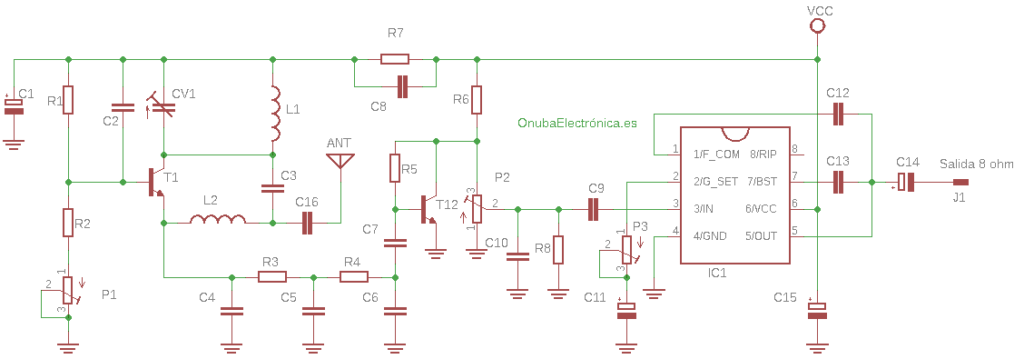

El transistor T1 constituye un amplificador modulador de RF, ajustado a la frecuencia que está determinada por el circuito tanque constituido por CV1 y L1.
El transistor T2 conforma una etapa de preamplificación que acopla a la etapa posterior, un amplificador de audio que provee una señal aceptable sobre una impedancia de 8Ω.
Ajuste
Empezaremos moviendo el potenciómetro P1 en sentido antihorario y después en sentido horario hasta obtener un mejor punto de oscilación.
A continuación moveremos el potenciómetro P3 para ajustar la ganancia inicial de IC1. En este punto, ajustaremos CV1 hasta captar alguna emisora.
Una vez hecho esto, actuar sobre P1 y P2 para efectuar la sintonía fina.
Como consejo, es recomendable realizar los ajustes iniciales en la banda de FM comercial, pues allí existen emisoras con señales claras y estables.
Lista de Componentes
| Resistencias | Condensadores | Varios |
|---|---|---|
| R1 – 47 kΩ | C1 – 47 µF | T1 BC495 |
| R2 – 10 kΩ | C2 – 1.2 nF | T2 BC547 |
| R3, R4, R7, R8 – 3.3 kΩ | C3 – 1 pF | IC1 – TBA820 |
| R5 – 2.2 MΩ | C4, C5, C6, C8, C12, C13 – 2,2 nF | L2 – 47 mH |
| R6 – 27 kΩ | C7, C10 – 10 nF | J1 – Conector BNC |
| P1 – 27 kΩ potenciómetro | C9 – 100 nF | |
| P2 – 10 kΩ potenciómetro logarítmico | C11, C15 – 100 µF | |
| P3 – 1 kΩ potenciómetro | C14 – 220 µF | |
| C16 – 4 pF | ||
| CV1 – 3 pF a 30 pF |
Alimentación
V máx: simple 12 Vcc
Imax: 0.3 A
