En este artículo, exploraremos cómo funciona una antena activa para automóvil, diseñada para cubrir un rango de frecuencias de 30 kHz a 30 MHz.
Estas antenas son esenciales para mejorar la recepción de señales de radio en automóviles, especialmente cuando se utilizan en aplicaciones de comunicaciones de largo alcance, como la radioafición.
Aprenderás sobre los componentes, el principio de funcionamiento y las ventajas de usar una antena activa en lugar de una pasiva.
Funcionamiento de la antena activa para automóvil de 30 kHz a 30 MHz.

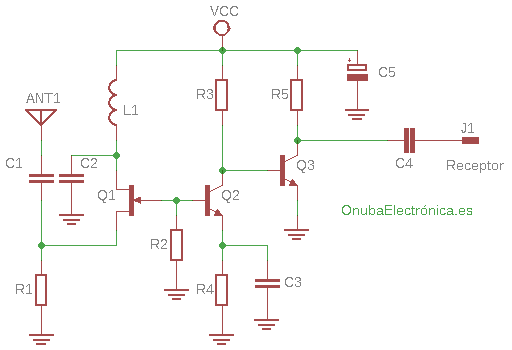

La señal de radiofrecuencia entra directamente en Q1, pasando de la fuente de este a la base de Q2; este está configurado como amplificador de voltaje. Q3 está configurado como emisor y seguidor de amplificación. Q3 se usa para aislar la fase de ganancia de radiofrecuencia en la entrada al receptor.
L1 filtra cualquier ruido que pueda alcanzar el transistor FET (Q1); puede utilizar cualquier valor comprendido entre 0.5 y 2.5 mH. El valor de R2 puede aumentarlo hasta 1,5 kΩ hasta que el voltaje en el punto de la base de Q2 alcance 2 voltios aproximadamente.
Si desea bajar a menos de 100 kHz. Aumente el valor del C1 a 0.002 µF.
La antena a utilizar puede emplear una entre 1,67 metros 2,18 de largo ( cable de esa longitud aproximadamente).
Lista de Componentes
Alimentación
V máx: simple 12 Vcc
Imáx: 0.1 A
