Amplificador de audio 10W estereo

Este amplificador de audio 10W estéreo está diseñado en base al circuito integrado TDA2009.

Con el mismo podemos armar un equipo de alta fidelidad conectado a la salida de una bandeja giradiscos, bandeja reproductora de CD, reproductor mp3, salida de audio de una computadora personal, iPad, guitarra eléctrica (si se unen las entradas, se le puede acoplar un distorsionador).

Esquema eléctrico del Amplificador Audio 10W x2 Canales

La fuente de alimentación utilizada para alimentar a este equipo es de 18 Vcc (voltios), y nos debe suministrar una corriente de por lo menos 3 amperes.

La potencia de salida de este amplificador debe de estar alrededor de 10W por canal, si los altavoces conectados son de 4 ohm; en cambio, será de 5W (vatios) por canal en caso de altavoces de 8 ohm de impedancia.

Descripción TDA2009A

El circuito integrado TDA2009A es un amplificador de potencia de audio de alta fidelidad

dual de clase AB ensamblado en un paquete de varios vatios, especialmente diseñado para aplicaciones estéreo de alta calidad como centros de música y de alta fidelidad.

  • Alta potencia de salida (10 + 10w min. @ d = 1%)

  • Alta capacidad de corriente (hasta 3,5 a)

  • Protección de cortocircuito de ca

  • Protección contra sobrecarga térmica



Especificaciones

  • Tensión de alimentación mínima: 8 V

  • Tensión de alimentación máxima: 28 V

  • Corriente de salida (no repetitiva): 4.5 A

  • Corriente de salida (repetitiva): 3.5 A

  • Potencia de disipación (TC=90°C): 20 W

  • Temperatura de operación mínima: -40 °C

  • Temperatura de operación máxima: 150 °C

  • Encapsulado: TO-220

  • Número de pines: 5

Prototipo del amplificador de audio 10W estéreo

amplificador de audio 10W estereo
Prototipo fuente alimentación de 18v
amplificador de audio 10W estereo

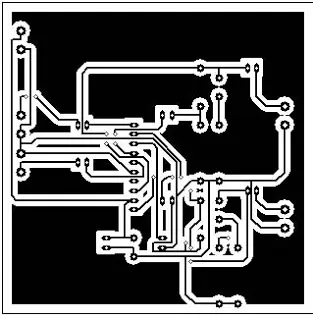

Diseño Placa vista de las pistas
amplificador de audio 10W estereo

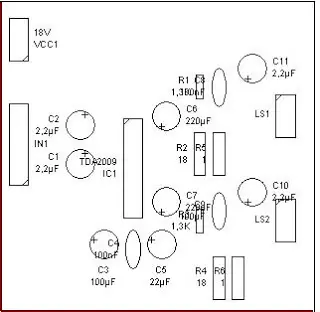

Diseño Placa vista de componentes

Componentes

ResistenciasCondensadoresSemiconductores
R1 – 1.3kΩC1 – 2.2µF 35V electrolíticoIC1 – TDA2009
R2 – 18ΩC2 – 2.2µF 35V electrolítico
R3 – 1.3kΩC3 – 100µF 35V electrolítico
R4 – 18ΩC4 – 100nF cerámico
R5 – 1Ω/3WC5 – 22µF 35V electrolítico
R6 – 1Ω/3WC6 – 220µF 35V electrolítico
 C7 – 220µF 35V electrolítico
 C8 – 100nF
 C9 – 100nF
 C10 – 2.2µF 35V electrolítico
 C11 – 2.2µF 35V electrolítico

Alimentación

  • V máx: simple 18 Vcc

  • I máx: 1A
