En este proyecto vamos a realizar un transmisor de señal para la banda de FM, muy fácil de montar y que recorrerá la frecuencia que va desde los 60 MHz a los 120 MHz.
Descripción del transmisor de señal de banda FM.
Hay muchos circuitos simples similares a este, pero este tiene una mejora fundamental: en lugar de utilizar un trimmer mecánico que cuesta sintonizar y encontrarle estabilidad, se utiliza un sintonizador en base a un diodo varicap (BB205) y dos potenciómetros.
El primer potenciómetro será de 100k y su función es la de buscar la estación/frecuencia, y el otro de 1k será para la sintonía fina, es decir, una vez que encontramos la frecuencia que queremos, podemos ajustar aún más la estabilidad con el de sintonía fina.
Este tipo de circuito tanque híbrido es el mismo que el implementado en el receptor con el circuito integrado TDA7000; el tanque es el mismo, misma bobina, mismo capacitor y mismo diodo.
Funcionamiento
Esta claro que el componente activo es el transistor, es el que se encarga de todo el funcionamiento.
Para generar la frecuencia se utiliza el circuito tanque, (es una bobina y un capacitor en paralelo de valores tal que se encuentren en sintonía) para diseñar este tanque hay que utilizar las formulas de reactancia inductiva y capacitiva.
En base a estas dos formulas calculamos una Xl y Xc estos dos deben ser iguales para que el circuito sea resistivo puro es decir que se encuentre sintonizado.
Para ello hay que tomar un valor de Xl y Xc que como va montado en el colector del transistor tiene que ser similar al de la resistencia de colector que calcularíamos para polarizar el mismo, por ejemplo 4k7, una vez esto, la formula nos pide w (omega) que es 2*Pi*F donde F es la frecuencia de resonancia, luego de realizar estos cálculos obtendremos L y C para saber que capacitor y bobina utilizar.
El resto de la polarización es para mantener el punto Q centrado, para desacoplar la continua y polarizar el micrófono electret.
La bobina son 5 vueltas de alambre de 1mm enrollado en un núcleo de aire de 5mm de diámetro.

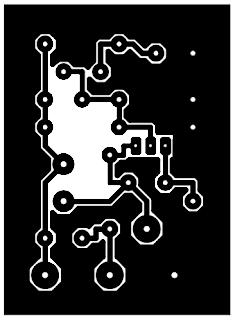

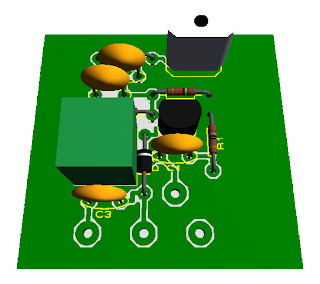

Prototipo del transmisor de señal en la banda FM
Lista de componentes
| Resistencias | Condensadores | Varios |
|---|---|---|
| R1 – 180 Ω | C1, C3 – 4,7 pF | T1 – 2N3904 |
| R2 – 4,7 KΩ | C2 – 100 nF | L1 – 5T |
| R3 – 22 KΩ | C4 – 1 nF | D1 – BB205 (varicap) |
| R4 – 15 KΩ | Q1 – (MIC Electret) | |
| RV1 – 100 kΩ (Potenciómetro) | ||
| RV2 – 1 KΩ (Potenciómetro) |
Alimentación
V máx: simple 9 Vcc
I máx: 1 A
