Conversor de voltaje de 9V a 13.5kV

Este conversor de voltaje de 9V a 13.5kV, está formado por un inversor, en torno al transistor, el cual provee pulsos de 150V al circuito formado por el tiristor y el condensador en serie con el transformador T2.

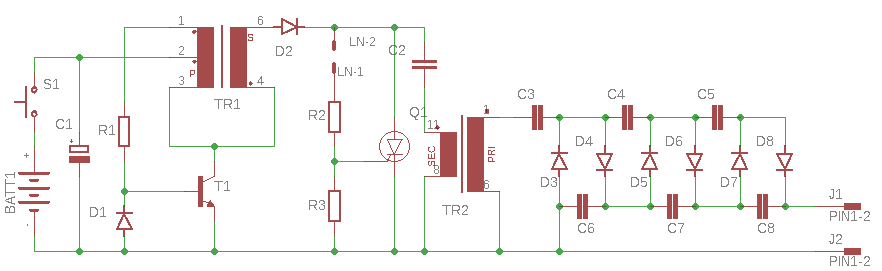

Esquema eléctrico del conversor de 9V a 13.5Kv

Descripción del conversor de voltaje 9V a 13.5kV

Este elevador de tensión lo podemos utilizar de protección (defensa personal), ya que estamos simulando un arma y en muchos lugares o países hay que tener permiso para llevarla encima.

Es un circuito simple y muy básico, pero de gran utilidad, ya que es portátil y muchas veces pasa desapercibido.

Esta fuente de alto voltaje está formada por un inversor, en torno al transistor, el cual provee pulsos de 150V al conversor formado por el transistory el capacitor en serie con el transformador 2. La salida de este presenta pulsos de 4.5 kV que son multiplicados por la red triplicadora de tensión, logrando así 13.5 kV a su salida. Las lámparas de neón (marcadas como LN) conforman los pulsos de disparo del tiristor.

El transformador T1 tiene una relación 3000:500Ω del tipo empleado en salida de audio transistorizada. T2 es un transformador disparador de lámparas de flash con un secundario de 6 kV.

Atención: aplicar este conversor de 9V a 13,5kV directamente sobre el cuerpo humano puede causar desde muy serias lesiones físicas hasta la muerte. No utilizar en seres humanos.

Lista de componentes

ResistenciasCondensadoresVarios
R1, R2, R3 – 22kΩC1 – 100μF/16vD1 – 1N914
 C2 – 47nF / 350vD2 – 1N4007
 C3.. C8 – 1nF / 5KvD3.. D8 – BUY509
  T1 – 2N2219A
  Q1 – TIC106D
  LN1, LN2 – Lámpara de neón

Alimentación

  • V máx: simple 9 Vdc

  • Imáx: 0.01 A
