Antena activa para automóviles

En este vamos a realizar una antena activa para automóviles. Cuando no podemos recibir bien la señal de radio, este circuito nos ayudara a aumentar la recepción de emisiones de radio tanto en vehículos como en unidades que utilicen como sistema de recepción un cable.

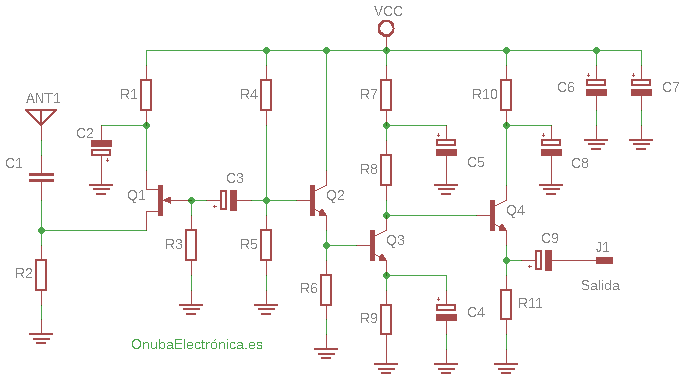

Esquema eléctrico de la Antena activa para automóviles

Funcionamiento de la antena activa para automóviles

El corazón de este diseño es el transistor JFET el MPF102, que es básicamente un amplificador de la banda de VHF.

antena activa para automóviles
Transistor JFET MPF102

MPF102 es un transistor de efecto de campo (JFET) canal N, desarrollado por la firma de componentes electrónicos Fairchild Semiconductor.

Utilizado en aplicaciones generales como la amplificación de señales de audio de baja potencia, así como en la amplificación de señales de RF, además de ser utilizado en instrumentación debido a la alta resistencia de entrada.

Un equivalente de este componente y la vez muy utilizado es el BF245. En la figura se muestra su encapsulado y la distribución de sus pines de conexión.

Lista de Componentes

Resistencias Condensadores Semiconductores
R1, R4, R10 – 22Ω C1, C3 – 470pF Q1 – MPF102
R2 – 1MΩ C2, C4, C8 – 100nF Q2, Q2, Q3 – 2N3904
R3, R11 – 2.2kΩ C5 – 1nF
R5 – 10kΩ C6, C9 – 1µF
R6 R9 – 1kΩ C7 – 22µF
R7 – 3.3kΩ
R8 – 470Ω

Alimentación

  • V máx: simple 12 Vcc
  • I  máx: 0.1A
