Este generador de señal de ruido rosa, básicamente, inyecta una señal de ruido rosa dentro de la banda de 20 Hz a 20 kHz (frecuencia dentro del espectro de audio humano) que podremos inyectar en nuestros equipos de audio para testeos.

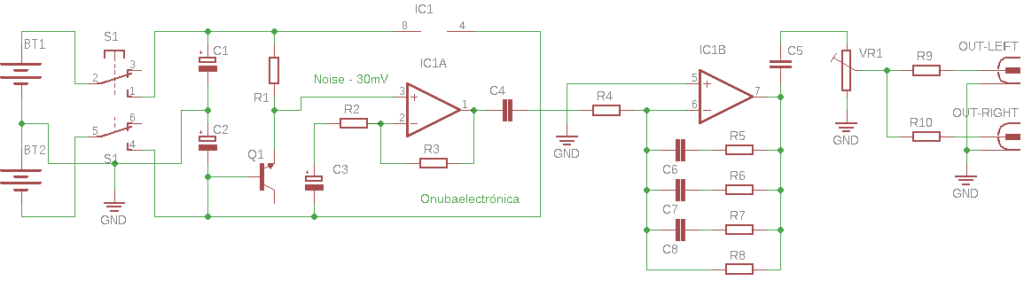

Descripción del generador de señal de ruido rosa.
Se utiliza para analizar el comportamiento de salas, altavoces, equipos de sonido, etc.
Normalmente se genera entre 20 Hz y 20 kHz. Su sonido es muy parecido al que podemos oír cuando se sintoniza entre dos emisoras de FM, en el espacio que se recibe únicamente el ruido; es como un soplido.
El ruido es generado en el transistor por la variación en los tiempos de tránsito de distintos portadores que atraviesan distintas uniones o dispositivos semiconductores. El tipo de transistor no es crítico; podemos utilizar cualquiera de pequeña señal. En nuestro lugar he utilizado un BC548.
Observamos que el colector de Q1 está abierto; no se trata de ningún error.
Para amplificar la señal generada por el BC548, se utiliza un doble amplificador operacional, el LM1458.
Para controlar el nivel de salida de ruido hacia el exterior, utilizamos un potenciómetro de 20K, que está marcado en el esquema como VR1.

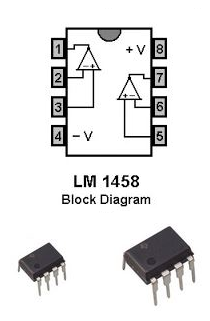

Amplificador operacional LM1458
El LM1458N / NOPB es un amplificador operacional doble compensado de propósito general. Los dos amplificadores comparten un sesgo de cable de red y de suministro de energía comunes. De lo contrario, su funcionamiento es totalmente independiente.
Especificaciones
Número de amplificadores: 2
Voltaje de alimentación mínimo: 6 V
Voltaje de alimentación máximo: 36 V
Ancho de banda: 1 MHz
Velocidad de respuesta: 10 V/ms
Temperatura de funcionamiento mínima: 0 °C
Temperatura de funcionamiento máxima: 70 °C
Encapsulado DIP
8 pines
Lista de componentes
| Resistencias | Condensadores | Varios |
|---|---|---|
| R1, R3, R6 – 100kΩ | C1, C2 – 220µF | Q1 – BC548 |
| R2, R4 – 10KΩ | C3 – 10µF | IC1 – LM1458 |
| R4 – 22kΩ | C4, C5 –10µF (NP) | Conectores RCA – 2 Hembra |
| R5 – 330kΩ | C6 – 5,6nF | BT1, BT2 – Bateria 9v |
| R7 – 18kΩ | C7 – 2.2nF | SW1 – Commutador (2 a 4) |
| R8 – 1MΩ | C8 – 820pF | |
| R9, R10 – 1kΩ | ||
| VR1 – 20KΩ |
Alimentación
V máx: 9 Vdc
I máx: 0.5 A
