Inyector de señal profesional

En este proyecto vamos a realizar un inyector de señal con características casi profesional. Pudiendo inyectar tanto onda senoidal como cuadrada.

Inyector de señal profesional

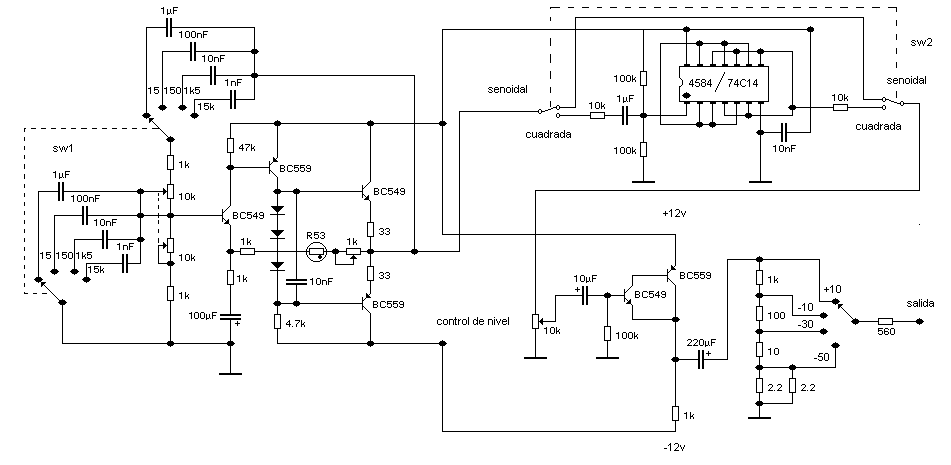

Esquema eléctrico del inyector de señal

Descripción

En ocasiones es necesario reparar o probar equipos en donde se requiere conocer por donde y como viaja una determinada señal.

Para ello nada mejor que un inyector de señal el cual en esencia es un oscilador. En la reparación de un amplificador, por ejemplo, se puede emplear este dispositivo para determinar desde donde el sistema falla o como lo hace, sin necesitar otro instrumental.

Funcionamiento del Inyector de señal profesional

El circuito oscilador esta compuesto por un oscilador en puente de Wien estabilizado térmicamente el termistor R53.

Con el conmutador SW1 podremos variar la frecuencia del oscilador para poder atacar al circuito con distintas frecuencias.

Podremos elegir el tipo de onda que queremos con SW2 (Senoidal o cuadrada) a través del circuito integrado 74ls14 que es el encargado de general la forma de onda, seguidamente ajustar el nivel de señal a la salida.

El ajuste de la potencia de señal de salida, se hara a través del un resistencia ajustable de 10k que atacara a dos transistores en Darlington.

El circuito dispone de un atenuador de cuatro posiciones para elegir el nivel de señal deseado.


Alimentación

  • V máx: simétrica +/- 12Vdc
  • I  máx: 0.2A
