Dado digital
con
display 7 segmento
En este proyecto vamos a montar un simulador de Dado Digital a display de siete segmento. Este es un proyecto económico, basado en componentes fáciles de adquirir y muy rapido de ensamblar.
Funcionamiento

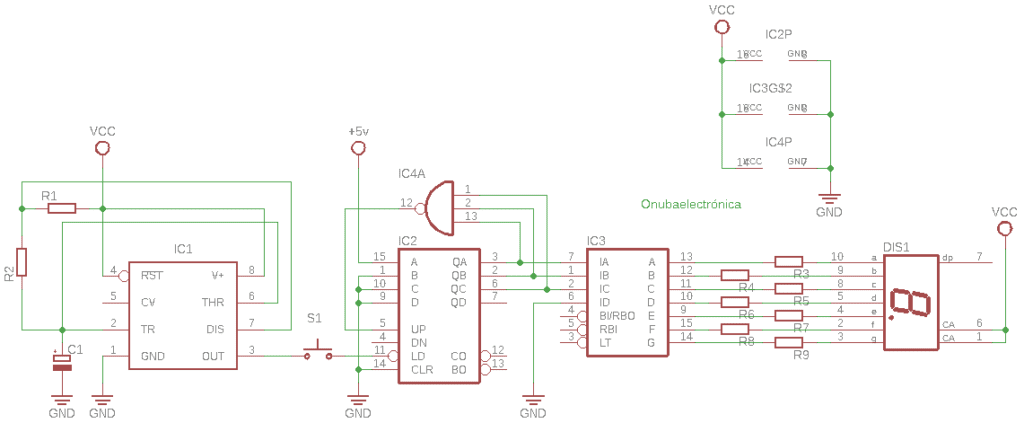

Cuando pulsamos P1, enviamos una señal al contador proveniente del IC1 555″.
El contador está montado con el fin de tener una secuencia de conteo que va del 1 al 6 y vuelta a empezar.
La salida binaria del contador se traduce al código de siete segmentos por medio del bloque decodificador, el cual también incorpora un controlador de pantalla LED de siete segmentos.
Cuando se abre el interruptor de botón, el contador se detiene en un numero aleatorio del 1 al 6, lo que simula la acción de tirar un dado.
El numero binario almacenado en el contador se decodifica y se muestra como un numero decimal en la pantalla.
Este circuito podría duplicarse con el fin de simular la acción de tirar un par de dados.

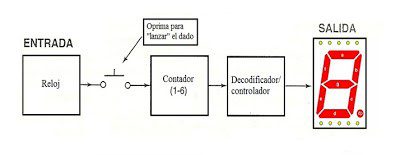

Diagrama de flujo del circuito
En la Imagen anterior se muestra el diagrama de flujo.
La acción de oprimir el interruptor de entrada provoca que el contador corra en secuencia a través de los números binarios 001, 010, 011, 100, 101, 110, 001, 010, 011, etc.
Cuando se abre el interruptor, el último conteo binario se almacena en los flip-flops del contador 74192. Se decodifica mediante el circuito integrado 7447 y enciende la pantalla LED de siete segmentos.
El C.I. temporizador 555 está cableado como multivibrador que genera una onda rectangular de 600hz.

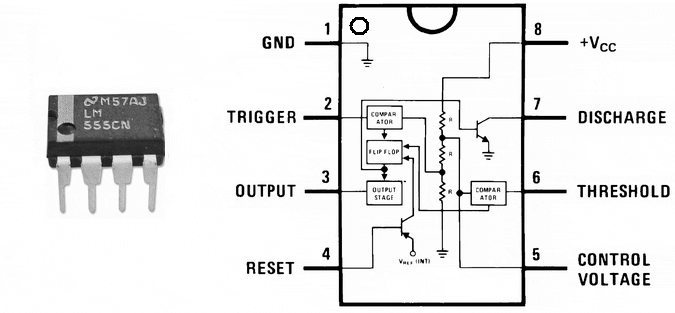

A continuacion podemos ver la distribución de sus pines

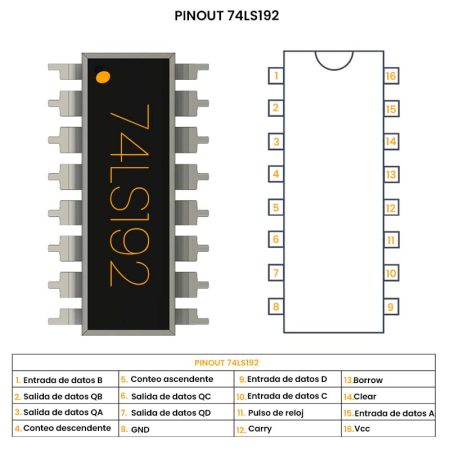

El Circuito Integrado 74192 esta conectado como una contador ascendente módulo (del 1 al 6).
La compuerta NAND (IC4) carga el siguiente número en la secuencia de conteo, el cual es el 001 binario.
Se debe observar que las 3 salidas del contador “QA, QB, QC” cambian a un nivel alto por un tiempo extremadamente corto (menos que un micro segundo) , por lo tanto, el conteo temporal del 111 binario nunca aparece como un 7 en la pantalla LED.

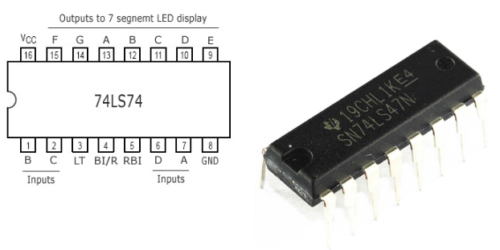

Decodificador 7474 (Compuerta Lógica)
El circuito decodificador BCD de siete segmentos (IC3) es el encargado de traducir las entradas binarias (A, B, C) al código de 7 segmentos y controla los segmentos del LED con las salidas activas en BAJO (de A a G).
Las resistencias marcadas R3 a R9, sirven para limitar el flujo de la corriente que circula a través de los LED a un nivel seguro.
Observe que la pantalla LED de siete segmentos que se utilizó en la figura es una pantalla tipo ánodo común.
Lista de Componentes
Alimentación:
- V máx: +5 Vcc
- I máx: 0,5 A
hola . estoy en vuestra pagina en el circuito del simulador de dado y veo que esta incompleto tanto este esquema como en otros.
Hola, si te refieres a las resistencias del display de R3 a R9 son todas de 150 Ohmios, no estaban puestas todas.
Gracias y un saludo.
